CONECTOR ARTICULADO A 180°, PARA PERFILES DE ALUMINIO (Modelo : 94-335)

94-335 CONECTOR ARTICULADO A 180°, PARA PERFILES DE ALUMINIO

Photos

Nouveau

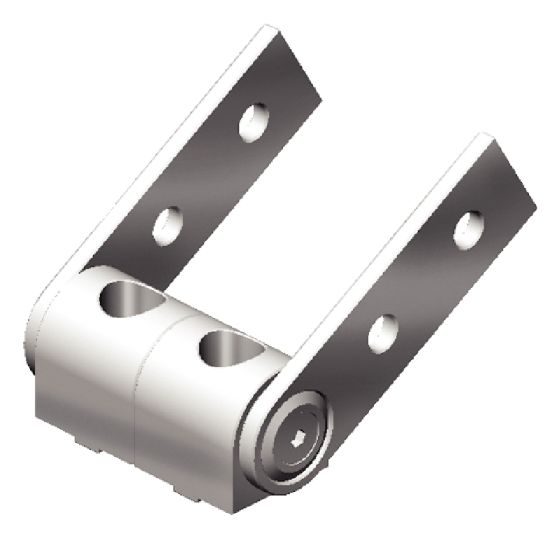

Connecteur articulé à 180°, pour profilés aluminium, 94-3350-20-20

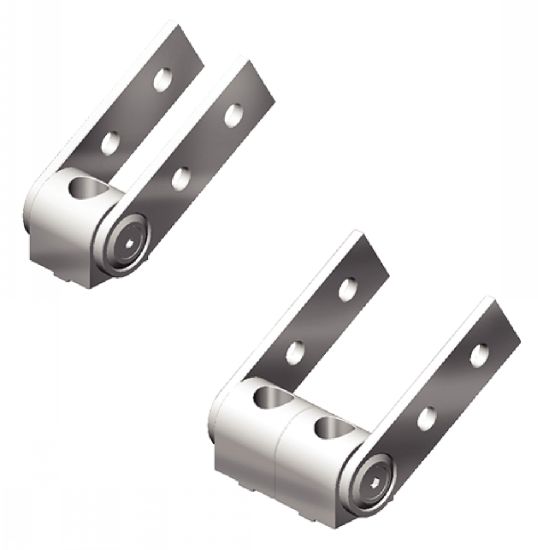

Connecteur articulé à 180°, pour profilés aluminium, 94-3350-20-40

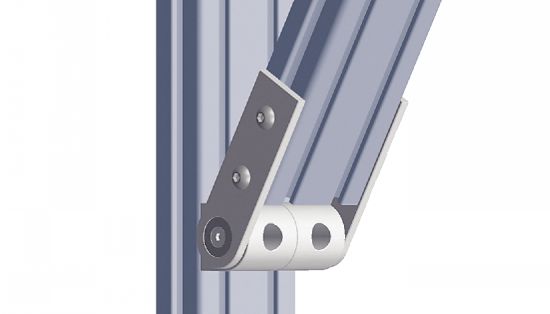

Connecteur articulé à 180°, pour profilés aluminium, 94-3350-20-20 - Exemple d'application

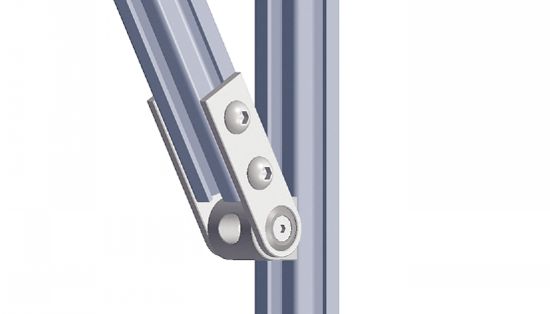

Connecteur articulé à 180°, pour profilés aluminium, 94-3350-20-40 - Exemple d'application

Dessins techniques

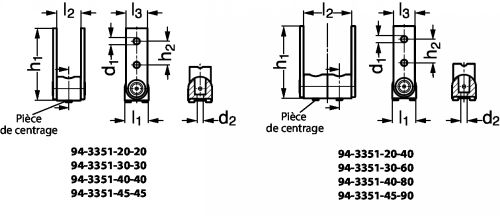

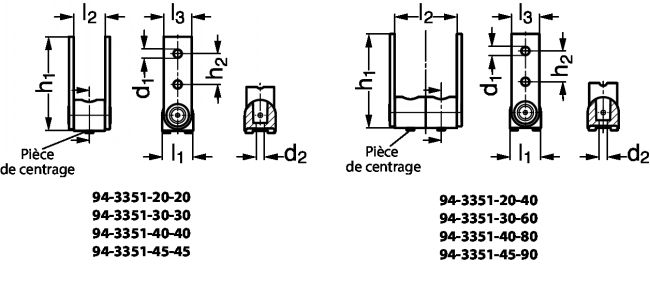

Connecteur articulé à 180°, pour profilés aluminium - Schéma
EJEMPLO DE PEDIDO : Référence-Largeur profilé
94-3350-20-20

Informaciónes



Connecteur articulé à 180°, pour profilés aluminium
MATIERE
- Corps en aluminium moulé sous pression, pelliculé couleur aluminium.
- Pièces de centrage pour rainures 5/6 et 6/8 en technopolymère à base de polyamide (PA), brut.
- Pièces de centrage pour rainures 8/10 en zamac, brut.

UTILISATION
- Permet une liaison articulée jusqu'à 180° entre deux profilés aluminium.

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
ESM_Picto_D : Les références en stock sont marquées D
ESM_Picto_Dispo : Délai d'approvisionnement indiqué sous réserve de disponibilité fournisseur
: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Archivos

Schéma 0

Cantidad

CAD
+


4 a 8 días
NC
94-3350-20-20

20
20
5/6
20
20,4
18
5,5
5,2
61
20

4 a 8 días
NC
94-3350-20-40

20
40
5/6
20
40,4
18
5,5
5,2
61
20

4 a 8 días
NC
94-3350-30-30

30
30
6/8
30
30,4
28
6,5
6,4
86
30

4 a 8 días
NC
94-3350-30-60

30
60
6/8
30
60,4
28
6,5
6,4
86
30

4 a 8 días
NC
94-3350-40-40

40
40
8/10
40
40,6
37
8,5
8,5
121,5
40

4 a 8 días
NC
94-3350-40-80

40
80
8/10
40
80,6
37
8,5
8,5
121,5
40

4 a 8 días
NC
94-3350-45-45

45
45
8/10
45
45,6
42
8,5
8,5
141,5
45

4 a 8 días
NC
94-3350-45-90

45
90
8/10
45
90,6
42
8,5
8,5
141,5
45
