ANILLO DE CARGA ROSCADO DE PASO FINO, ALTA RESISTENCIA (Modelo : 18-292)

18-292 ANILLO DE CARGA ROSCADO DE PASO FINO, ALTA RESISTENCIA

Photos

Nouveau

Dessins techniques

Informaciónes

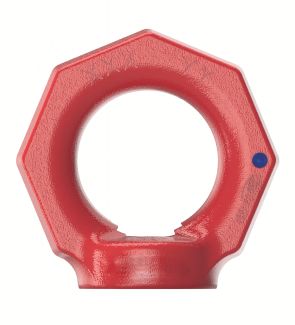

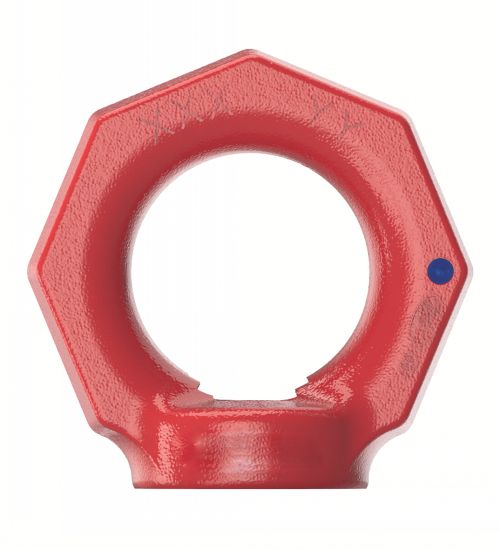

Anneau de levage taraudé à pas fin, haute résistance
MATIERE
- Acier haute résistance, peint en rouge.
- Marquage clair de la CMU minimale valable pour toutes directions de traction, correspondante à la CMU de la condition d'utilisation la plus défavorable, c'est à dire avec un angle de 90°.
- Coefficient de sécurité : 4.

* F1 = Valeur de CMU correspondante à la condition d'utilisation la plus favorable, c'est à dire lorsque l'anneau est chargé uniquement à la verticale, dans la direction de l'axe du taraudage.

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D

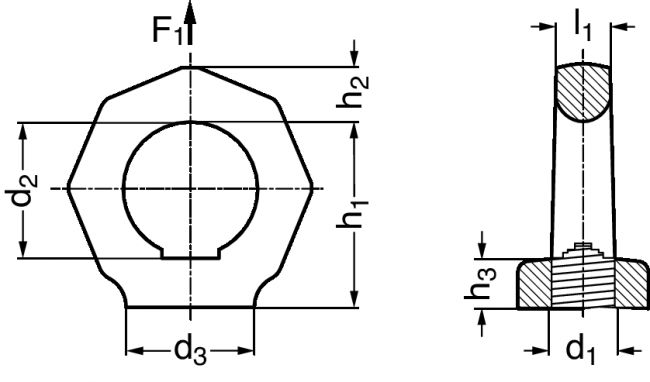

: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Cantidad

CAD
+

7 a 11 días
NC
18-2921-14
0,75
3
M14x1,5
35
35
48
15
16
14
0,3

7 a 11 días
NC
18-2921-16
0,8
3,2
M16x1,5
35
35
48
15
16
14
0,3

7 a 11 días
NC
18-2921-18
1,2
4,8
M18x1,5
40
40
55
17
18
16
0,4

7 a 11 días
NC
18-2921-22
1,5
6
M22x1,5
50
50
70
21
22
20
0,65

7 a 11 días
NC
18-2921-24
2
8
M24x2
50
50
70
21
22
20
0,6

7 a 11 días
NC
18-2921-27
2
8
M27x2
60
60
85
26
28
24
1,4

7 a 11 días
NC
18-2921-48
8
32
M48x3
90
100
130
43
40
38
5,3
