Crochet de levage pour container, grade 80 ou 100 18-330 - Maurin Composants

18-330 CROCHET DE LEVAGE POUR CONTAINER, GRADE 80 OU 100

Photos

Nouveau

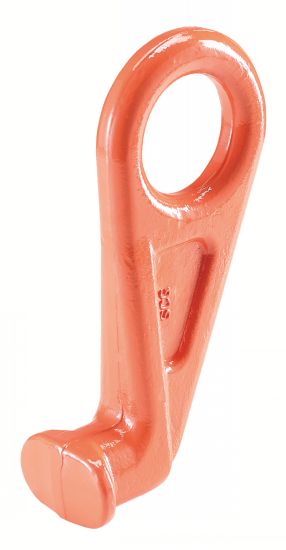

Crochet de levage pour container, Grade 80, droite

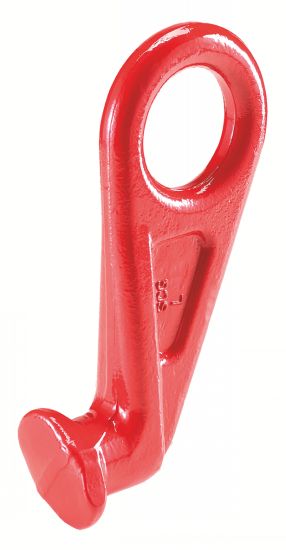

Crochet de levage pour container, Grade 80, gauche
Crochet de levage pour container, Grade 100, droite

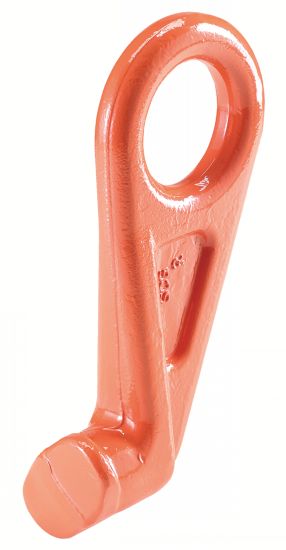

Crochet de levage pour container, Grade 100, vertical

Dessins techniques

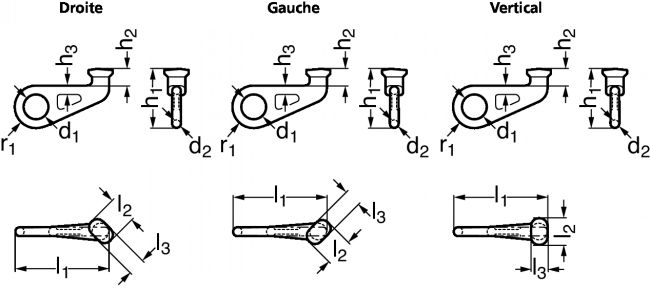

Crochet de levage pour container, grade 80 ou 100 - Schéma
EXEMPLE DE COMMANDE : Référence
18-3301-12,5

Informations

Crochet de levage pour container, grade 80 ou 100
 MATIERE
- Acier, grade 80 ou 100.

UTILISATION
- Les versions droite et gauche doivent être utilisées ensemble pour soulever des containers avec fixation ISO avec un angle de levage compris entre 30° et 60°.
- Les versions pour levage vertical doivent être utilisées sans angle de levage.

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Documents

Schéma 0

Quantité

CAD
+

NC
NC
18-3301-12,5
Grade 80
Droite
12,5
70
25
166
46
25
265
75
48
60
4

NC
NC
18-3302-12,5
Grade 80
Gauche
12,5
70
25
166
46
25
265
75
48
60
4

NC
NC
18-3303-12,5
Grade 80
Vertical
12,5
70
25
166
46
25
265
75
48
60
4

NC
NC
18-3304-16
Grade 100
Droite
16
70
25
166
46
25
265
75
48
60
4

NC
NC
18-3305-16
Grade 100
Gauche
16
70
25
166
46
25
265
75
48
60
4

NC
NC
18-3306-16
Grade 100
Vertical
16
70
25
166
46
25
265
75
48
60
4
