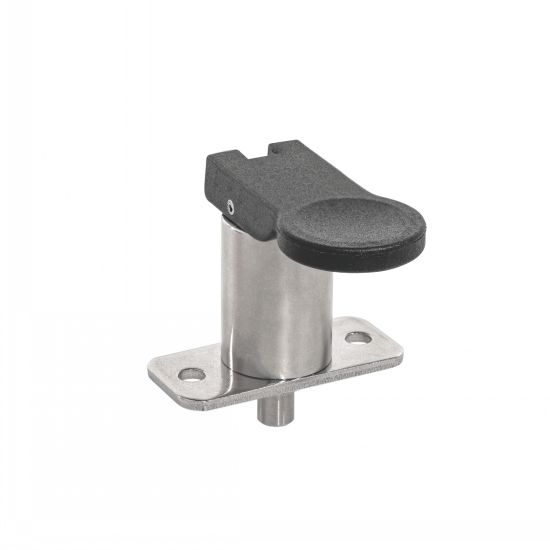

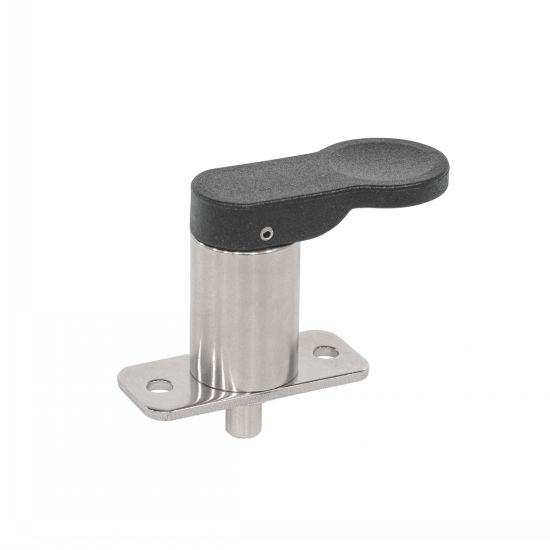

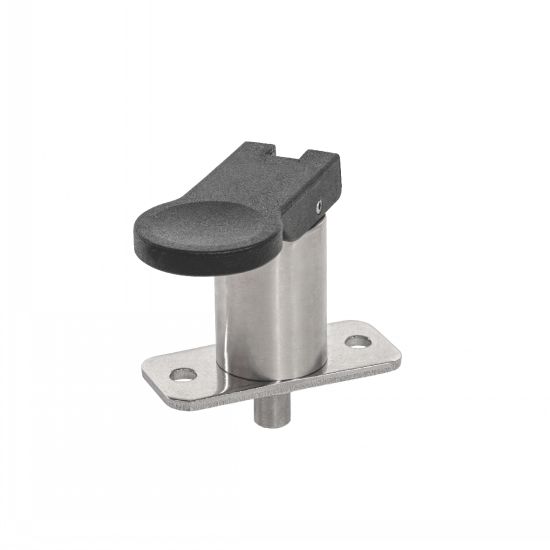

PERNO DE BLOQUEO CON PALANCA, CON O SIN DISPOSITIVO DE BLOQUEO Y BASE, ACERO INOXIDABLE (Modelo : 32-263)

Doigt d'indexage avec levier - Vidéo d'application

Définition
Le doigt d'indexage, aussi appelé doigt de centrage, est un élément de centrage permettant de bloquer, verrouiller ou positionner un dispositif. Il peut être utilisé pour bloquer un mouvement de translation ou de rotation.

Matière
- Corps en inox (AFNOR Z 6 CN 18-09, Werk 1.4301, AISI 304).
- Goupille de centrage en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
- Ressort en inox (AISI 302).
- levier en polyphthalamide noir et fibre de verre renforcé.

Version
Ce doigt d'indexage dispose de plusieurs versions afin de s'adapter à toutes vos configurations :
- Mode de fixation : à embase.

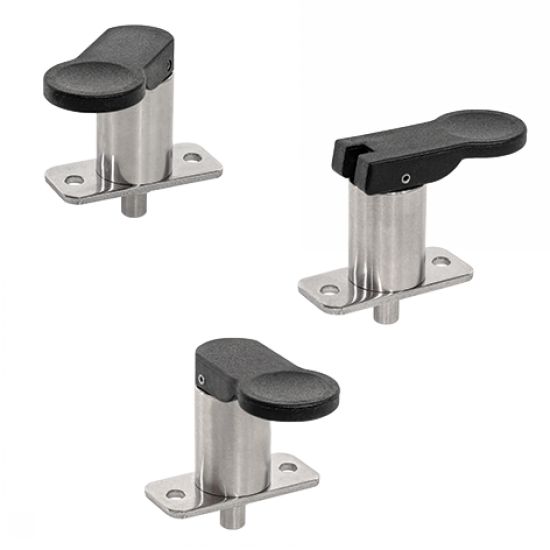

- Mode d'actionnement :
     . Levier avec ou sans dispositif de blocage et rotation libre.
     . Levier avec ou sans dispositif de blocage et position parallèle à l'embase.
     . Levier avec ou sans dispositif de blocage et position perpendiculaire à l'embase.

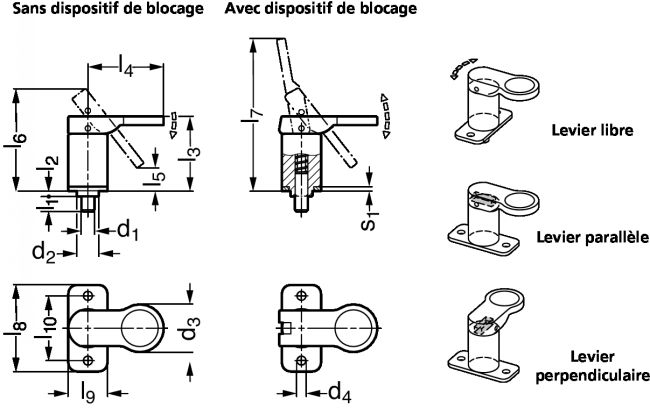

Plage dimensionnelle
Goupille :
- Diamètre (d1) : de 4 à 10 mm.
- Longueur (l1) : de 5 à 10 mm.
Embase :
- Longueur (l8) : de 35 à 50 mm.
- Largeur (l9) : de 15 à 23 mm.

Utilisation
- Le retrait de la goupille s'effectue en pressant et maintenant le levier vers le bas.
- Un ressort permet au levier de reprendre sa position initiale lorsqu'il est relâché et de remettre la goupille en position sortie.
- La version avec dispositif de blocage permet de maintenir la goupille en position rentrée lorsque le levier est relevé en position verticale.
