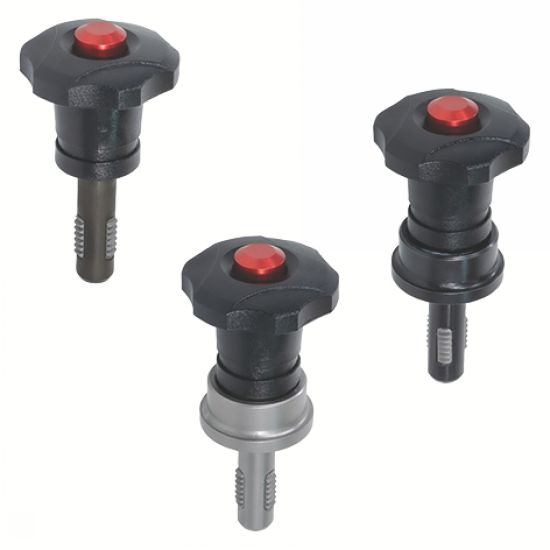

Bouton étoile technopolymère, à tige filetée acier ou inox, à serrage rapide, avec ou sans palier 15-37

Bouton étoile technopolymère à tige filetée acier ou inox, à serrage rapide, avec ou sans palier

Définition
Les boutons étoiles sont utilisés pour serrer, fixer, assembler, verrouiller, ajuster et manoeuvrer rapidement des éléments.

Matière
- Bouton en technopolymère à base de polyamide (PA), noir.
- Corps en acier phosphaté au manganèse ou en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303) résistant à la corrosion ou en inox (AFNOR Z 7 CNU 16-04, Werk 1.4542, AISI 630) plus dur et résistant à l'abrasion.
- Palier en acier nitruré noirci ou en inox (AFNOR Z 7 CNU 16-04, Werk 1.4542, AISI 630) durci par précipitation.
- Segments filetés en inox (AFNOR Z 7 CNU 16-04, Werk 1.4542, AISI 630), durci par précipitation.
- Bouton poussoir en aluminium anodisé rouge.
- Ressort en inox.
- Les Boutons étoiles technopolymères à tige filetée acier ou inox, à serrage rapide, avec ou sans palier sont conformes à la directive européenne RoHS (2011/65/UE).

Version
Le bouton étoile technopolymère 15-37 est doté de segments filetés rétractables permettant un serrage plus rapide et efficace en moins d'un tour.

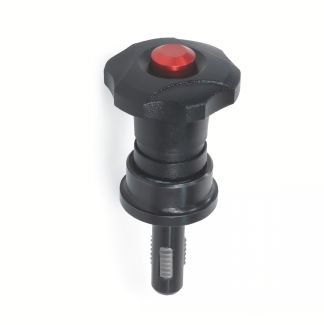

Le bouton étoile technopolymère 15-37 dispose d'une version avec un palier axial à billes permettant une force de serrage accrue tout en protégeant la surface des pièces grâce aux billes qui réduisent les frottements.

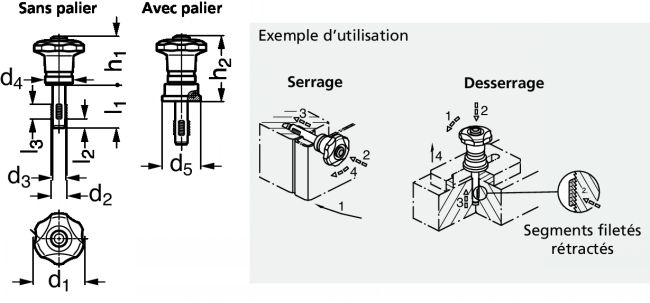

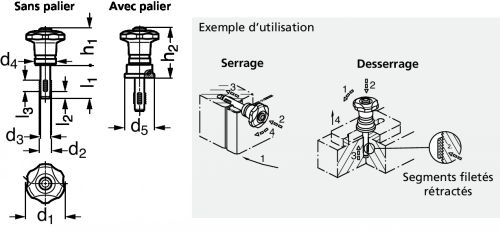

Plage dimensionnelle
- Goupille
Diamètre (d2) : de M8 à M12
Longueur utile (l1) : de 24 à 69 mm
- Tête
Diamètre de la prise en main (d1) : 40 mm
- Force de serrage maximale : de 2,5 à 3,3 kN sans palier et de 3,7 à 4,8 kN avec palier.

Utilisation
- Température d'emploi de -30°C à 80°C.
- Appuyer sur le bouton poussoir permet de libérer les segments filetés pour pouvoir insérer ou retirer rapidement le bouton étoile technopolymère.
- Lorsqu'on relâche le bouton poussoir, le ressort se détend, les segments filetés s'engagent dans le taraudage et permettent d'effectuer un serrage et un desserage rapide en moins d'un tour.
- Il est impératif de respecter la taille de taraudage indiquée dans le tableau de cotes pour avoir une connexion sécurisée entre le bouton et la pièce taraudée.
