BOUTON DE RÉGULATION POUR INDICATEUR DE POSITION (Modèle : 17-29)

17-29 BOUTON DE RÉGULATION POUR INDICATEUR DE POSITION

Dessins techniques

Informations

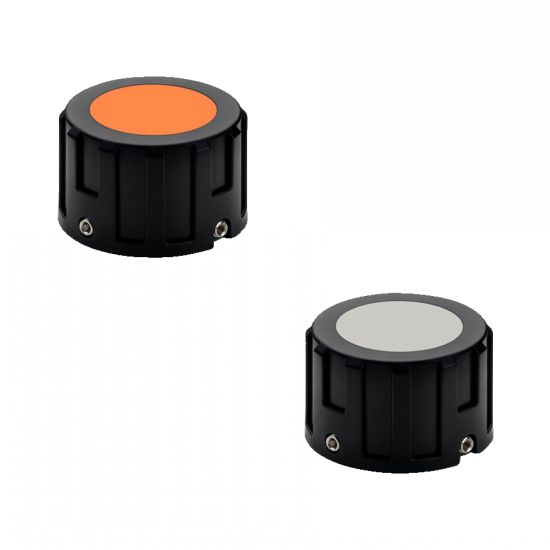

Bouton de régulation pour indicateur de position
MATIERE
- Bouton en technopolymère à base de polyamide (PA) renforcé de fibre de verre, noir, finition mate.
- Calotte en technopolymère à base de polypropylène (PP), orange (RAL 2004) ou gris (RAL 7035), finition mate, assemblage par pression, facilement retirable du bouton lorsqu'il n'est pas monté sur l'indicateur.
- Vis de fixation M3x6 et vis de pression sans tête en inox.

UTILISATION
- S'utilise avec les indicateurs de position 17-71, 17-72, 17-73, 17-74 et 17-101.

MONTAGE
- Retirer la vis de fixation de l'insert de l'indicateur et la remplacer par celle d'une longueur supérieure fournie avec le bouton.
- Monter le bouton sur l'insert de l'indicateur en insérant le siège oblong dans la nouvelle vis de fixation.
- Fixer le bouton à l'insert de l'indicateur en serrant la vis de pression.

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Quantité

CAD
+
CAD
6 jours
NC
17-291-23
Orange
Sans marquage
23,5
16,5
M3
15
17-71
CAD
6 jours
NC
17-291-32
Orange
Sans marquage
32
20,5
M4
20
17-72 / 17-73
CAD
6 jours
NC
17-291-41
Orange
Sans marquage
41
27
M4
25
17-74 / 17-101
CAD
6 jours
NC
17-292-23
Orange
+ à droite
23,5
16,5
M3
15
17-71
CAD
6 jours
NC
17-292-32
Orange
+ à droite
32
20,5
M4
20
17-72 / 17-73
CAD
6 jours
NC
17-292-41
Orange
+ à droite
41
27
M4
25
17-74 / 17-101
CAD
6 jours
NC
17-293-23
Orange
+ à gauche
23,5
16,5
M3
15
17-71
CAD
6 jours
NC
17-293-32
Orange
+ à gauche
32
20,5
M4
20
17-72 / 17-73
CAD
6 jours
NC
17-293-41
Orange
+ à gauche
41
27
M4
25
17-74 / 17-101
CAD
6 jours
NC
17-294-23
Grise
Sans marquage
23,5
16,5
M3
15
17-71
CAD
6 jours
NC
17-294-32
Grise
Sans marquage
32
20,5
M4
20
17-72 / 17-73
CAD
6 jours
NC
17-294-41
Grise
Sans marquage
41
27
M4
25
17-74 / 17-101
CAD
6 jours
NC
17-295-23
Grise
+ à droite
23,5
16,5
M3
15
17-71
CAD
6 jours
NC
17-295-32
Grise
+ à droite
32
20,5
M4
20
17-72 / 17-73
CAD
6 jours
NC
17-295-41
Grise
+ à droite
41
27
M4
25
17-74 / 17-101
CAD
6 jours
NC
17-296-23
Grise
+ à gauche
23,5
16,5
M3
15
17-71
CAD
6 jours
NC
17-296-32
Grise
+ à gauche
32
20,5
M4
20
17-72 / 17-73
CAD
6 jours
NC
17-296-41
Grise
+ à gauche
41
27
M4
25
17-74 / 17-101
