Broche à billes inox 303 ou 630, à poignée en aluminium 32-158 - Maurin Composants

32-158 BROCHE À BILLES INOX 303 OU 630, À POIGNÉE EN ALUMINIUM

Photos

Nouveau

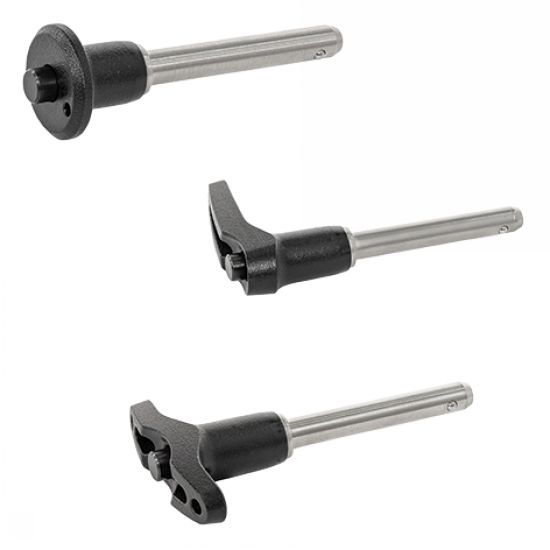

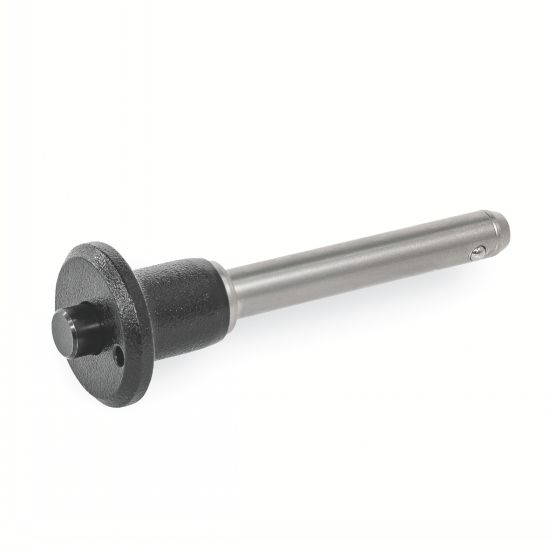

Broche à billes, Inox 303, avec poignée champignon
Broche à billes, Inox 630, avec poignée champignon

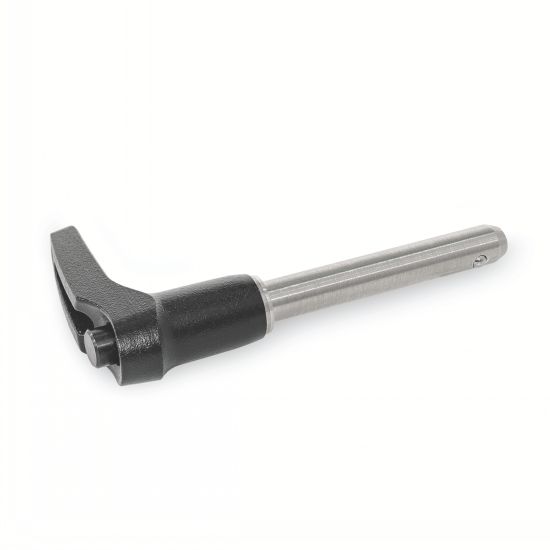

Broche à billes, Inox 303, avec poignée en L

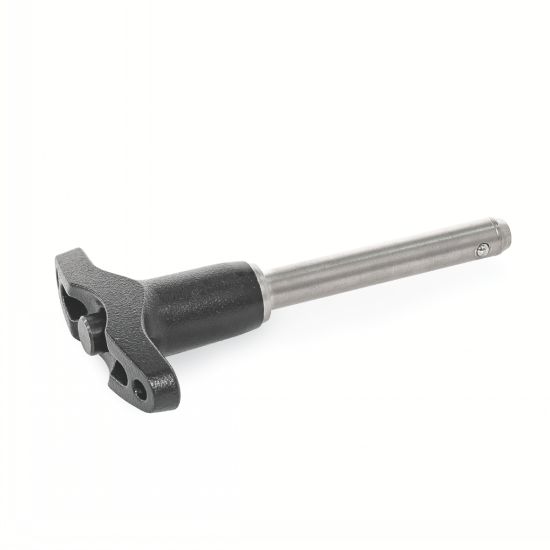

Broche à billes, Inox 630, avec poignée en T

Dessins techniques

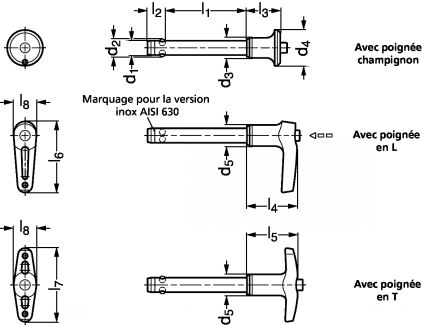

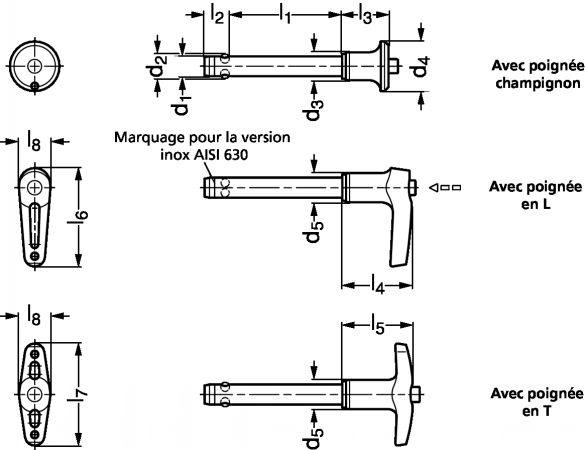

Broche à billes inox 303 ou 630, à poignée en aluminium - Schéma
Voir les produits associés
Ganter
EXEMPLE DE COMMANDE : Référence-l1 (+0,6)
32-1581-5-10

Informations



Picto vidéo Vidéo - Broches à billes

Définition
Les broches à billes ou broches de centrage sont des goupilles d'arrêt autobloquantes utilisées pour fixer, assembler, verrouiller et ajuster ou positionner rapidement des éléments.
Elles peuvent être débloquées sans outil, à l'aide d'un bouton poussoir ou d'une clé.

Matière
- Corps en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303) ou en inox (AFNOR Z 7 CNU 16-04, Werk 1.4542, AISI 630) durci par précipitation.
- Tête : poignée en forme de champignon, de L ou de T en aluminium pelliculé noir (RAL 9005).
- Billes en inox (AFNOR Z 40 C13, Werk 1.4034, AISI 420C).
- Ressort en inox (AFNOR Z 9 CNA 17-07, Werk 1.4568, AISI 631).
La broche à billes 32-158 est conforme à la directive européenne RoHS (2011/65/UE) uniquement pour les poignées en L et en T.

Version
La broche à billes 32-158 possède une poignée en forme de champignon, de L ou de T pour une manipulation aisée et adaptée à toutes les configurations.
Le maintien s'effectue grâce aux billes.
D'autres broches de centrage de notre gamme existent avec d'autres systèmes de maintien et d'autres formes de têtes.

Plage dimensionnelle
- Goupille
Diamètre (d1) : de 5 à 12 mm
Longueur utile (l1) : de 10 à 80 mm

Utilisation
Appuyer sur le bouton poussoir pour libérer les billes lors de l'insertion ou le retrait de la broche à billes 32-158.
Lorsqu'on relâche le bouton poussoir, le ressort se détend et les billes sortent et permettent le maintien de la broche à billes en place.
Température d'emploi de -30°C à 150°C.
La tolérance du trou recevant l'axe de la broche à billes doit être H11.

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
ESM_Picto_D : Les références en stock sont marquées D
ESM_Picto_Dispo : Délai d'approvisionnement indiqué sous réserve de disponibilité fournisseur
: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Documents

Schéma 0

Quantité

CAD
+

7 jours
NC
32-1581-5-10
Inox 303
Poignée champignon
5
5,5
11,3
20
-
10
6
17,6
-
-
-
-
-

7 jours
NC
32-1581-5-15
Inox 303
Poignée champignon
5
5,5
11,3
20
-
15
6
17,6
-
-
-
-
-

7 jours
NC
32-1581-5-20
Inox 303
Poignée champignon
5
5,5
11,3
20
-
20
6
17,6
-
-
-
-
-

7 jours
NC
32-1581-5-25
Inox 303
Poignée champignon
5
5,5
11,3
20
-
25
6
17,6
-
-
-
-
-

7 jours
NC
32-1581-5-30
Inox 303
Poignée champignon
5
5,5
11,3
20
-
30
6
17,6
-
-
-
-
-

7 jours
NC
32-1581-6-10
Inox 303
Poignée champignon
6
7
11,3
20
-
10
7
17,6
-
-
-
-
-

7 jours
NC
32-1581-6-15
Inox 303
Poignée champignon
6
7
11,3
20
-
15
7
17,6
-
-
-
-
-

7 jours
NC
32-1581-6-20
Inox 303
Poignée champignon
6
7
11,3
20
-
20
7
17,6
-
-
-
-
-

7 jours
NC
32-1581-6-25
Inox 303
Poignée champignon
6
7
11,3
20
-
25
7
17,6
-
-
-
-
-

7 jours
NC
32-1581-6-30
Inox 303
Poignée champignon
6
7
11,3
20
-
30
7
17,6
-
-
-
-
-

7 jours
NC
32-1581-6-35
Inox 303
Poignée champignon
6
7
11,3
20
-
35
7
17,6
-
-
-
-
-

7 jours
NC
32-1581-6-40
Inox 303
Poignée champignon
6
7
11,3
20
-
40
7
17,6
-
-
-
-
-

7 jours
NC
32-1581-6-45
Inox 303
Poignée champignon
6
7
11,3
20
-
45
7
17,6
-
-
-
-
-

7 jours
NC
32-1581-6-50
Inox 303
Poignée champignon
6
7
11,3
20
-
50
7
17,6
-
-
-
-
-

7 jours
NC
32-1581-8-20
Inox 303
Poignée champignon
8
9,5
14,1
25
-
20
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1581-8-25
Inox 303
Poignée champignon
8
9,5
14,1
25
-
25
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1581-8-30
Inox 303
Poignée champignon
8
9,5
14,1
25
-
30
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1581-8-35
Inox 303
Poignée champignon
8
9,5
14,1
25
-
35
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1581-8-40
Inox 303
Poignée champignon
8
9,5
14,1
25
-
40
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1581-8-45
Inox 303
Poignée champignon
8
9,5
14,1
25
-
45
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1581-8-50
Inox 303
Poignée champignon
8
9,5
14,1
25
-
50
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1581-10-20
Inox 303
Poignée champignon
10
12
14,1
25
-
20
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1581-10-25
Inox 303
Poignée champignon
10
12
14,1
25
-
25
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1581-10-30
Inox 303
Poignée champignon
10
12
14,1
25
-
30
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1581-10-35
Inox 303
Poignée champignon
10
12
14,1
25
-
35
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1581-10-40
Inox 303
Poignée champignon
10
12
14,1
25
-
40
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1581-10-45
Inox 303
Poignée champignon
10
12
14,1
25
-
45
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1581-10-50
Inox 303
Poignée champignon
10
12
14,1
25
-
50
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1581-10-60
Inox 303
Poignée champignon
10
12
14,1
25
-
60
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1581-12-25
Inox 303
Poignée champignon
12
14,5
17,7
35
-
25
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1581-12-30
Inox 303
Poignée champignon
12
14,5
17,7
35
-
30
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1581-12-35
Inox 303
Poignée champignon
12
14,5
17,7
35
-
35
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1581-12-40
Inox 303
Poignée champignon
12
14,5
17,7
35
-
40
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1581-12-45
Inox 303
Poignée champignon
12
14,5
17,7
35
-
45
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1581-12-50
Inox 303
Poignée champignon
12
14,5
17,7
35
-
50
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1581-12-60
Inox 303
Poignée champignon
12
14,5
17,7
35
-
60
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1581-12-70
Inox 303
Poignée champignon
12
14,5
17,7
35
-
70
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1581-12-80
Inox 303
Poignée champignon
12
14,5
17,7
35
-
80
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1582-5-10
Inox 303
Poignée en L
5
5,5
-
-
11,8
10
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-5-15
Inox 303
Poignée en L
5
5,5
-
-
11,8
15
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-5-20
Inox 303
Poignée en L
5
5,5
-
-
11,8
20
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-5-25
Inox 303
Poignée en L
5
5,5
-
-
11,8
25
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-5-30
Inox 303
Poignée en L
5
5,5
-
-
11,8
30
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-6-10
Inox 303
Poignée en L
6
7
-
-
11,8
10
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-6-15
Inox 303
Poignée en L
6
7
-
-
11,8
15
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-6-20
Inox 303
Poignée en L
6
7
-
-
11,8
20
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-6-25
Inox 303
Poignée en L
6
7
-
-
11,8
25
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-6-30
Inox 303
Poignée en L
6
7
-
-
11,8
30
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-6-35
Inox 303
Poignée en L
6
7
-
-
11,8
35
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-6-40
Inox 303
Poignée en L
6
7
-
-
11,8
40
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-6-45
Inox 303
Poignée en L
6
7
-
-
11,8
45
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-6-50
Inox 303
Poignée en L
6
7
-
-
11,8
50
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1582-8-20
Inox 303
Poignée en L
8
9,5
-
-
14,7
20
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-8-25
Inox 303
Poignée en L
8
9,5
-
-
14,7
25
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-8-30
Inox 303
Poignée en L
8
9,5
-
-
14,7
30
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-8-35
Inox 303
Poignée en L
8
9,5
-
-
14,7
35
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-8-40
Inox 303
Poignée en L
8
9,5
-
-
14,7
40
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-8-45
Inox 303
Poignée en L
8
9,5
-
-
14,7
45
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-8-50
Inox 303
Poignée en L
8
9,5
-
-
14,7
50
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-10-20
Inox 303
Poignée en L
10
12
-
-
14,7
20
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-10-25
Inox 303
Poignée en L
10
12
-
-
14,7
25
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-10-30
Inox 303
Poignée en L
10
12
-
-
14,7
30
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-10-35
Inox 303
Poignée en L
10
12
-
-
14,7
35
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-10-40
Inox 303
Poignée en L
10
12
-
-
14,7
40
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-10-45
Inox 303
Poignée en L
10
12
-
-
14,7
45
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-10-50
Inox 303
Poignée en L
10
12
-
-
14,7
50
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-10-60
Inox 303
Poignée en L
10
12
-
-
14,7
60
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1582-12-25
Inox 303
Poignée en L
12
14,5
-
-
18,2
25
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1582-12-30
Inox 303
Poignée en L
12
14,5
-
-
18,2
30
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1582-12-35
Inox 303
Poignée en L
12
14,5
-
-
18,2
35
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1582-12-40
Inox 303
Poignée en L
12
14,5
-
-
18,2
40
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1582-12-45
Inox 303
Poignée en L
12
14,5
-
-
18,2
45
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1582-12-50
Inox 303
Poignée en L
12
14,5
-
-
18,2
50
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1582-12-60
Inox 303
Poignée en L
12
14,5
-
-
18,2
60
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1582-12-70
Inox 303
Poignée en L
12
14,5
-
-
18,2
70
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1582-12-80
Inox 303
Poignée en L
12
14,5
-
-
18,2
80
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1583-5-10
Inox 303
Poignée en T
5
5,5
-
-
11,8
10
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-5-15
Inox 303
Poignée en T
5
5,5
-
-
11,8
15
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-5-20
Inox 303
Poignée en T
5
5,5
-
-
11,8
20
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-5-25
Inox 303
Poignée en T
5
5,5
-
-
11,8
25
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-5-30
Inox 303
Poignée en T
5
5,5
-
-
11,8
30
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-6-10
Inox 303
Poignée en T
6
7
-
-
11,8
10
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-6-15
Inox 303
Poignée en T
6
7
-
-
11,8
15
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-6-20
Inox 303
Poignée en T
6
7
-
-
11,8
20
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-6-25
Inox 303
Poignée en T
6
7
-
-
11,8
25
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-6-30
Inox 303
Poignée en T
6
7
-
-
11,8
30
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-6-35
Inox 303
Poignée en T
6
7
-
-
11,8
35
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-6-40
Inox 303
Poignée en T
6
7
-
-
11,8
40
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-6-45
Inox 303
Poignée en T
6
7
-
-
11,8
45
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-6-50
Inox 303
Poignée en T
6
7
-
-
11,8
50
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1583-8-20
Inox 303
Poignée en T
8
9,5
-
-
14,7
20
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-8-25
Inox 303
Poignée en T
8
9,5
-
-
14,7
25
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-8-30
Inox 303
Poignée en T
8
9,5
-
-
14,7
30
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-8-35
Inox 303
Poignée en T
8
9,5
-
-
14,7
35
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-8-40
Inox 303
Poignée en T
8
9,5
-
-
14,7
40
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-8-45
Inox 303
Poignée en T
8
9,5
-
-
14,7
45
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-8-50
Inox 303
Poignée en T
8
9,5
-
-
14,7
50
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-10-20
Inox 303
Poignée en T
10
12
-
-
14,7
20
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-10-25
Inox 303
Poignée en T
10
12
-
-
14,7
25
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-10-30
Inox 303
Poignée en T
10
12
-
-
14,7
30
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-10-35
Inox 303
Poignée en T
10
12
-
-
14,7
35
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-10-40
Inox 303
Poignée en T
10
12
-
-
14,7
40
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-10-45
Inox 303
Poignée en T
10
12
-
-
14,7
45
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-10-50
Inox 303
Poignée en T
10
12
-
-
14,7
50
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-10-60
Inox 303
Poignée en T
10
12
-
-
14,7
60
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1583-12-25
Inox 303
Poignée en T
12
14,5
-
-
18,2
25
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1583-12-30
Inox 303
Poignée en T
12
14,5
-
-
18,2
30
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1583-12-35
Inox 303
Poignée en T
12
14,5
-
-
18,2
35
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1583-12-40
Inox 303
Poignée en T
12
14,5
-
-
18,2
40
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1583-12-45
Inox 303
Poignée en T
12
14,5
-
-
18,2
45
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1583-12-50
Inox 303
Poignée en T
12
14,5
-
-
18,2
50
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1583-12-60
Inox 303
Poignée en T
12
14,5
-
-
18,2
60
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1583-12-70
Inox 303
Poignée en T
12
14,5
-
-
18,2
70
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1583-12-80
Inox 303
Poignée en T
12
14,5
-
-
18,2
80
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1584-5-10
Inox 630
Poignée champignon
5
5,5
11,3
20
-
10
6
17,6
-
-
-
-
-

7 jours
NC
32-1584-5-15
Inox 630
Poignée champignon
5
5,5
11,3
20
-
15
6
17,6
-
-
-
-
-

7 jours
NC
32-1584-5-20
Inox 630
Poignée champignon
5
5,5
11,3
20
-
20
6
17,6
-
-
-
-
-

7 jours
NC
32-1584-5-25
Inox 630
Poignée champignon
5
5,5
11,3
20
-
25
6
17,6
-
-
-
-
-

7 jours
NC
32-1584-5-30
Inox 630
Poignée champignon
5
5,5
11,3
20
-
30
6
17,6
-
-
-
-
-

7 jours
NC
32-1584-6-10
Inox 630
Poignée champignon
6
7
11,3
20
-
10
7
17,6
-
-
-
-
-

7 jours
NC
32-1584-6-15
Inox 630
Poignée champignon
6
7
11,3
20
-
15
7
17,6
-
-
-
-
-

7 jours
NC
32-1584-6-20
Inox 630
Poignée champignon
6
7
11,3
20
-
20
7
17,6
-
-
-
-
-

7 jours
NC
32-1584-6-25
Inox 630
Poignée champignon
6
7
11,3
20
-
25
7
17,6
-
-
-
-
-

7 jours
NC
32-1584-6-30
Inox 630
Poignée champignon
6
7
11,3
20
-
30
7
17,6
-
-
-
-
-

7 jours
NC
32-1584-6-35
Inox 630
Poignée champignon
6
7
11,3
20
-
35
7
17,6
-
-
-
-
-

7 jours
NC
32-1584-6-40
Inox 630
Poignée champignon
6
7
11,3
20
-
40
7
17,6
-
-
-
-
-

7 jours
NC
32-1584-6-45
Inox 630
Poignée champignon
6
7
11,3
20
-
45
7
17,6
-
-
-
-
-

7 jours
NC
32-1584-6-50
Inox 630
Poignée champignon
6
7
11,3
20
-
50
7
17,6
-
-
-
-
-

7 jours
NC
32-1584-8-20
Inox 630
Poignée champignon
8
9,5
14,1
25
-
20
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1584-8-25
Inox 630
Poignée champignon
8
9,5
14,1
25
-
25
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1584-8-30
Inox 630
Poignée champignon
8
9,5
14,1
25
-
30
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1584-8-35
Inox 630
Poignée champignon
8
9,5
14,1
25
-
35
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1584-8-40
Inox 630
Poignée champignon
8
9,5
14,1
25
-
40
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1584-8-45
Inox 630
Poignée champignon
8
9,5
14,1
25
-
45
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1584-8-50
Inox 630
Poignée champignon
8
9,5
14,1
25
-
50
8,2
22,6
-
-
-
-
-

7 jours
NC
32-1584-10-20
Inox 630
Poignée champignon
10
12
14,1
25
-
20
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1584-10-25
Inox 630
Poignée champignon
10
12
14,1
25
-
25
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1584-10-30
Inox 630
Poignée champignon
10
12
14,1
25
-
30
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1584-10-35
Inox 630
Poignée champignon
10
12
14,1
25
-
35
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1584-10-40
Inox 630
Poignée champignon
10
12
14,1
25
-
40
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1584-10-45
Inox 630
Poignée champignon
10
12
14,1
25
-
45
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1584-10-50
Inox 630
Poignée champignon
10
12
14,1
25
-
50
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1584-10-60
Inox 630
Poignée champignon
10
12
14,1
25
-
60
9,6
22,6
-
-
-
-
-

7 jours
NC
32-1584-12-25
Inox 630
Poignée champignon
12
14,5
17,7
35
-
25
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1584-12-30
Inox 630
Poignée champignon
12
14,5
17,7
35
-
30
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1584-12-35
Inox 630
Poignée champignon
12
14,5
17,7
35
-
35
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1584-12-40
Inox 630
Poignée champignon
12
14,5
17,7
35
-
40
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1584-12-45
Inox 630
Poignée champignon
12
14,5
17,7
35
-
45
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1584-12-50
Inox 630
Poignée champignon
12
14,5
17,7
35
-
50
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1584-12-60
Inox 630
Poignée champignon
12
14,5
17,7
35
-
60
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1584-12-70
Inox 630
Poignée champignon
12
14,5
17,7
35
-
70
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1584-12-80
Inox 630
Poignée champignon
12
14,5
17,7
35
-
80
10,6
27,3
-
-
-
-
-

7 jours
NC
32-1585-5-10
Inox 630
Poignée en L
5
5,5
-
-
11,8
10
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-5-15
Inox 630
Poignée en L
5
5,5
-
-
11,8
15
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-5-20
Inox 630
Poignée en L
5
5,5
-
-
11,8
20
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-5-25
Inox 630
Poignée en L
5
5,5
-
-
11,8
25
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-5-30
Inox 630
Poignée en L
5
5,5
-
-
11,8
30
6
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-6-10
Inox 630
Poignée en L
6
7
-
-
11,8
10
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-6-15
Inox 630
Poignée en L
6
7
-
-
11,8
15
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-6-20
Inox 630
Poignée en L
6
7
-
-
11,8
20
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-6-25
Inox 630
Poignée en L
6
7
-
-
11,8
25
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-6-30
Inox 630
Poignée en L
6
7
-
-
11,8
30
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-6-35
Inox 630
Poignée en L
6
7
-
-
11,8
35
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-6-40
Inox 630
Poignée en L
6
7
-
-
11,8
40
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-6-45
Inox 630
Poignée en L
6
7
-
-
11,8
45
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-6-50
Inox 630
Poignée en L
6
7
-
-
11,8
50
7
-
31
-
43,8
-
12,6

7 jours
NC
32-1585-8-20
Inox 630
Poignée en L
8
9,5
-
-
14,7
20
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-8-25
Inox 630
Poignée en L
8
9,5
-
-
14,7
25
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-8-30
Inox 630
Poignée en L
8
9,5
-
-
14,7
30
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-8-35
Inox 630
Poignée en L
8
9,5
-
-
14,7
35
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-8-40
Inox 630
Poignée en L
8
9,5
-
-
14,7
40
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-8-45
Inox 630
Poignée en L
8
9,5
-
-
14,7
45
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-8-50
Inox 630
Poignée en L
8
9,5
-
-
14,7
50
8,2
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-10-20
Inox 630
Poignée en L
10
12
-
-
14,7
20
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-10-25
Inox 630
Poignée en L
10
12
-
-
14,7
25
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-10-30
Inox 630
Poignée en L
10
12
-
-
14,7
30
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-10-35
Inox 630
Poignée en L
10
12
-
-
14,7
35
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-10-40
Inox 630
Poignée en L
10
12
-
-
14,7
40
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-10-45
Inox 630
Poignée en L
10
12
-
-
14,7
45
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-10-50
Inox 630
Poignée en L
10
12
-
-
14,7
50
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-10-60
Inox 630
Poignée en L
10
12
-
-
14,7
60
9,6
-
35,1
-
49,7
-
15,8

7 jours
NC
32-1585-12-25
Inox 630
Poignée en L
12
14,5
-
-
18,2
25
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1585-12-30
Inox 630
Poignée en L
12
14,5
-
-
18,2
30
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1585-12-35
Inox 630
Poignée en L
12
14,5
-
-
18,2
35
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1585-12-40
Inox 630
Poignée en L
12
14,5
-
-
18,2
40
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1585-12-45
Inox 630
Poignée en L
12
14,5
-
-
18,2
45
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1585-12-50
Inox 630
Poignée en L
12
14,5
-
-
18,2
50
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1585-12-60
Inox 630
Poignée en L
12
14,5
-
-
18,2
60
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1585-12-70
Inox 630
Poignée en L
12
14,5
-
-
18,2
70
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1585-12-80
Inox 630
Poignée en L
12
14,5
-
-
18,2
80
10,6
-
34,4
-
57,1
-
20,2

7 jours
NC
32-1586-5-10
Inox 630
Poignée en T
5
5,5
-
-
11,8
10
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-5-15
Inox 630
Poignée en T
5
5,5
-
-
11,8
15
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-5-20
Inox 630
Poignée en T
5
5,5
-
-
11,8
20
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-5-25
Inox 630
Poignée en T
5
5,5
-
-
11,8
25
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-5-30
Inox 630
Poignée en T
5
5,5
-
-
11,8
30
6
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-6-10
Inox 630
Poignée en T
6
7
-
-
11,8
10
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-6-15
Inox 630
Poignée en T
6
7
-
-
11,8
15
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-6-20
Inox 630
Poignée en T
6
7
-
-
11,8
20
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-6-25
Inox 630
Poignée en T
6
7
-
-
11,8
25
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-6-30
Inox 630
Poignée en T
6
7
-
-
11,8
30
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-6-35
Inox 630
Poignée en T
6
7
-
-
11,8
35
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-6-40
Inox 630
Poignée en T
6
7
-
-
11,8
40
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-6-45
Inox 630
Poignée en T
6
7
-
-
11,8
45
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-6-50
Inox 630
Poignée en T
6
7
-
-
11,8
50
7
-
-
31,3
-
45,2
12,6

7 jours
NC
32-1586-8-20
Inox 630
Poignée en T
8
9,5
-
-
14,7
20
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-8-25
Inox 630
Poignée en T
8
9,5
-
-
14,7
25
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-8-30
Inox 630
Poignée en T
8
9,5
-
-
14,7
30
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-8-35
Inox 630
Poignée en T
8
9,5
-
-
14,7
35
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-8-40
Inox 630
Poignée en T
8
9,5
-
-
14,7
40
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-8-45
Inox 630
Poignée en T
8
9,5
-
-
14,7
45
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-8-50
Inox 630
Poignée en T
8
9,5
-
-
14,7
50
8,2
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-10-20
Inox 630
Poignée en T
10
12
-
-
14,7
20
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-10-25
Inox 630
Poignée en T
10
12
-
-
14,7
25
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-10-30
Inox 630
Poignée en T
10
12
-
-
14,7
30
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-10-35
Inox 630
Poignée en T
10
12
-
-
14,7
35
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-10-40
Inox 630
Poignée en T
10
12
-
-
14,7
40
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-10-45
Inox 630
Poignée en T
10
12
-
-
14,7
45
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-10-50
Inox 630
Poignée en T
10
12
-
-
14,7
50
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-10-60
Inox 630
Poignée en T
10
12
-
-
14,7
60
9,6
-
-
35,4
-
51,5
15,8

7 jours
NC
32-1586-12-25
Inox 630
Poignée en T
12
14,5
-
-
18,2
25
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1586-12-30
Inox 630
Poignée en T
12
14,5
-
-
18,2
30
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1586-12-35
Inox 630
Poignée en T
12
14,5
-
-
18,2
35
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1586-12-40
Inox 630
Poignée en T
12
14,5
-
-
18,2
40
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1586-12-45
Inox 630
Poignée en T
12
14,5
-
-
18,2
45
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1586-12-50
Inox 630
Poignée en T
12
14,5
-
-
18,2
50
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1586-12-60
Inox 630
Poignée en T
12
14,5
-
-
18,2
60
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1586-12-70
Inox 630
Poignée en T
12
14,5
-
-
18,2
70
10,6
-
-
34,7
-
59,1
20,2

7 jours
NC
32-1586-12-80
Inox 630
Poignée en T
12
14,5
-
-
18,2
80
10,6
-
-
34,7
-
59,1
20,2

Correspond à la norme GN 113.20

Produits associés

Retour en haut
