Support tubulaire de connexion
MATIERE
- Embase, élément en croix et porte-dispositif en technopolymère noir à base de polyamide (PA) renforcé de fibres de verre, finition mate.
- Calotte couvre-vis de l'embase en technopolymère noir brillant.
- Tube en profilé aluminium.
- Bouchons latéraux de tube en technopolymère noir mat.
UTILISATION
- S'utilise pour une connexion rapide et facile entre différents composants.
- Evite la rotation accidentelle grâce au tube à la forme anti-rotation.
- Réglage de la position sur cinq degrés différents.
SUR DEMANDE
- Chaque élément peut être fourni individuellement : embase, élément en croix, porte-dispositif et tube.
- Calotte couvre-vis de couleur :
- Orange RAL 2004 : O
- Gris RAL 7035 : G
- Jaune RAL 1021 : J
- Bleu RAL 5024 : B
- Rouge RAL 3000 : R
MONTAGE
- Fixer l'embase à l'aide de 2 vis M6.
- Insérer le tube dans le trou de l'embase et le bloquer en serrant la vis de fixation.
- Insérer un bouchon latéral à l'autre extrémité du tube et enfoncer à l'aide d'un maillet. Attention : ne pas monter de bouchon sur l'extrémité du tube inséré dans l'embase.
- Positionner l'élément en croix.
- Monter le porte-dispositif sur le 2ème tube, ainsi que les bouchons latéraux.
- Fixer le 2ème tube en serrant la vis.
: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D

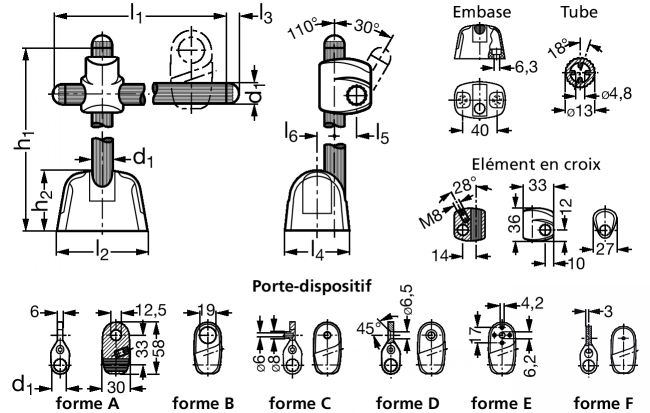

: Afficher le schéma avec l'ensemble des cotes de la référence correspondante
