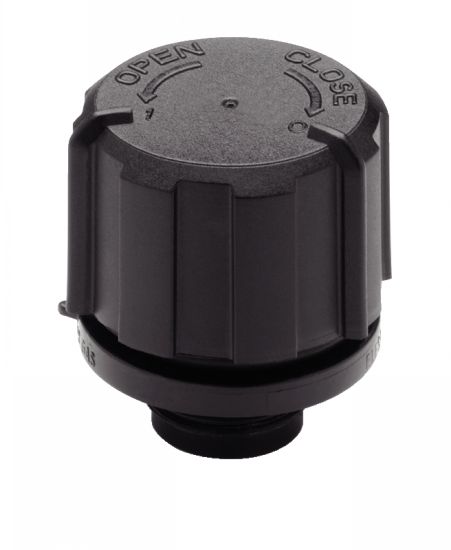

Bouchon d'huile à échappement et fermeture étanche 34-32

Bouchon d'huile à échappement et fermeture étanche
MATIERE
- Couvercle en technopolymère noir à base polyamide.
- Résiste aux solvants, huiles , graisses et autres agents chimiques.
- Raccord fileté en technopolymère à base acétalique.
- Joint d'étanchéité en caoutchouc synthétique NBR.
- Filtre à air en mousse de polyuréthane réticulaire «tech-foam» (base polyester), finesse de filtration 10µ.

UTILISATION
- Température maximum d'emploi 80°C en continu.
- Filetage Pas Gaz, également appelé BSP (British Standard Pipe).
- S'utilise dans 2 positions pour 2 fonctions différentes :
. position fermée : le bouchon est serré ; le joint entre le couvercle et le raccord garantit une parfaite étanchéité au gaz ou liquides contenus dans le réservoir.
. position d' échappement (ouverte) : l'entrée et la sortie d'air du réservoir sont assurés.

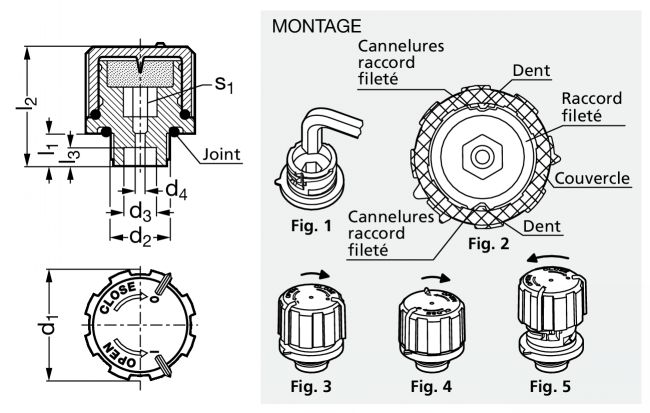

MONTAGE
1. Visser le raccord fileté, couple maxi 8 Nm (fig.1).
2. Insérer le filtre «tech-foam» dans son siège supérieur.
3. Assembler le couvercle sur le raccord fileté en couplant les 2 dents du couvercle avec les cannelures du raccord fileté (fig.2).
4. Position d' échappement : après avoir assemblé le couvercle, le tourner suivant la flèche CLOSE (sens horaire) jusqu'au premier déclic.
Dans cette position le couvercle est bloqué.
C'est un système de protection contre les dévissages accidentels. L'index sur le couvercle marqué avec le chiffre 1 se trouve en ligne avec
l'index sur le raccord fileté (fig.3).
5. Position de fermeture : pour passer de la position d' échappement à la position de fermeture , tourner le couvercle suivant la flèche CLOSE
(sens horaire) jusqu'au déclic.
Dans cette position le couvercle est bloqué.
L'index sur le couvercle marqué avec le chiffre 0 se trouve en ligne avec l'index sur le raccord fileté (fig.4).
6. Pour passer de la position de fermeture à la position d' échappement , tourner le couvercle suivant la flèche OPEN (sens antihoraire).
7. Après le déclic il est possible d'enlever le couvercle du raccord fileté pour nettoyer le bouchon , remplacer ou nettoyer le filtre (fig.5).
