Ecrou rectangulaire, forme M

Définition :

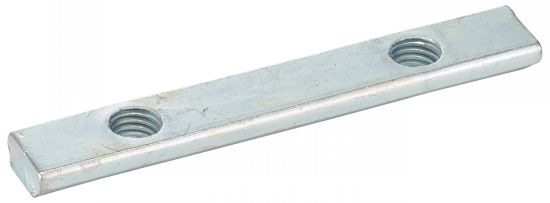

Un écrou rectangulaire est un pièce (généralement métallique), disposant d'un ou plusieurs trous taraudés, permettant de fixer un accessoire par l'intermediaire d'une ou plusieurs vis.

Matière
- Acier zingué ou inox

Version

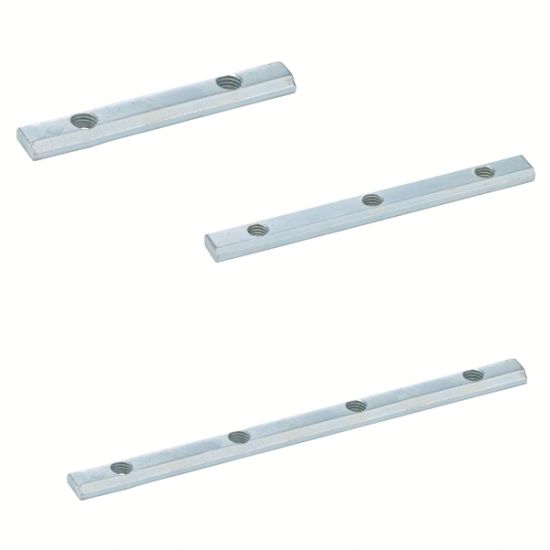

- Les écrous rectangulaires sont disponibles pour les profilés aluminium de forme M.

Plage dimensionnelle
- Les écrous sont disponibles avec des taraudages de M6 à M8, pour des rainures de 6 ou 8 mm, avec une longueur allant de 60 à 180 mm.

Utilisation
- S'utilisent pour fixer tous types d'accessoires sur les profilés aluminium.
- L' écrou rectangulaire peut être inséré après que la structure ait été finalisée. Il n'est en effet pas nécessaire d'ajouter l'écrou dans la rainure lors de la construction car celui-ci peut s'insérer à tout niveau dans la rainure du profilé en le faisant basculer.

Montage
- Insérer l' écrou en le positionnement de biais puis en effectuant une rotation au fur et à mesure qu'il est inséré dans la rainure du profilé .


Besoin d'en savoir plus ? Consultez notre fiche technique sur les profilés aluminium .
