Raccord d'angle en cube pour profilé 94-117 - Maurin Composants

Raccord d'angle en cube, 2 ou 3 voies, pour profilés aluminium de forme B

Définition
- Un raccord d'angle en cube est un système d'assemblage qui se fixe à l'extrémité d'un profilé aluminium afin d'assembler deux ou trois profilés en angle droit.

Matière
- Acier zingué.
- Bouchons en polyamide inclus.

Version

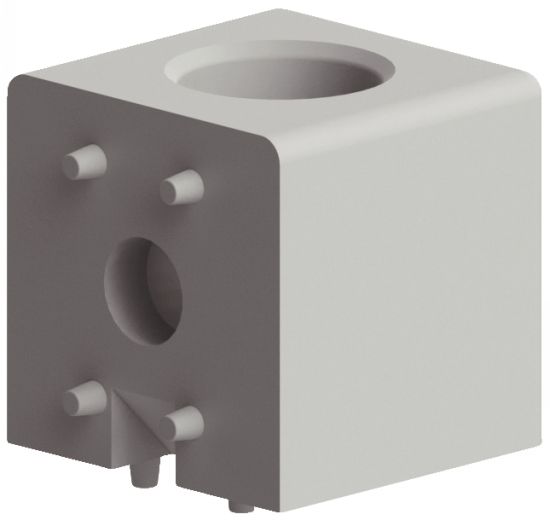

- Le raccord d'angle en cube existe en deux versions. Une version 2 voies pour raccorder 2 profilés aluminium et un modèle 3 voies pour raccorder 3 profilés.

Plage dimensionnelle
- Les raccords d'angle sont disponible pour les profilés de forme B ayant une rainures de 10 mm, soit les profilés 45x45.

Utilisation

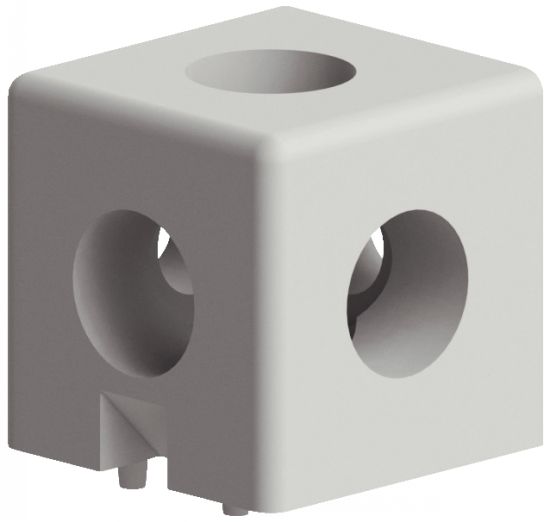

- Le raccord d'angle 3 profilés s'utilise pour assembler 3 profilés aluminium en angle droit.
- Cet accessoires d'assemblage permet de donner un aspect plus fini et professionnel à votre montage.
- Il permet de gagner quelques centimètre de profilé en évitant de les chevaucher.
- Livré avec bouchons en polyamide.

Montage
- Utiliser des vis auto-taraudeuse 94-78 ou effectuer un simple taraudage dans le trou central de chaque profilé et fixer le raccord à l'aide des vis CHC tête basse 31-159 ou tête bombée 31-161.


Besoin d'en savoir plus ? Consultez notre fiche technique sur les profilés aluminium .

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
: Les références en stock sont marquées D
: Délai d'approvisionnement indiqué sous réserve de disponibilité fournisseur

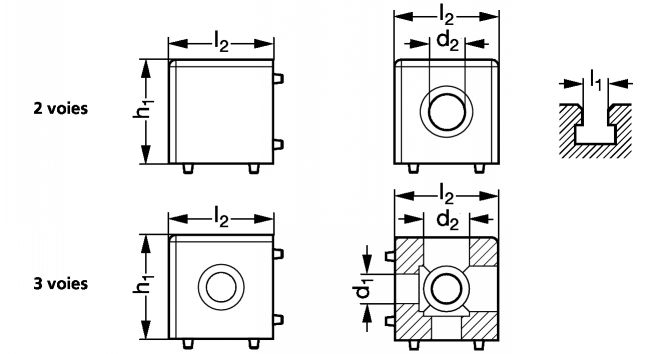

: Afficher le schéma avec l'ensemble des cotes de la référence correspondante
