Sauterelle verticale à embase horizontale 26-91

26-91 SAUTERELLE VERTICALE À EMBASE HORIZONTALE

Photos

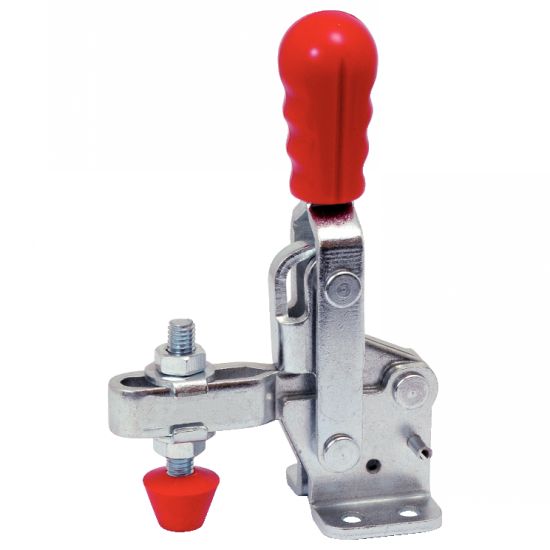

Sauterelle verticale à embase horizontale

Dessins techniques

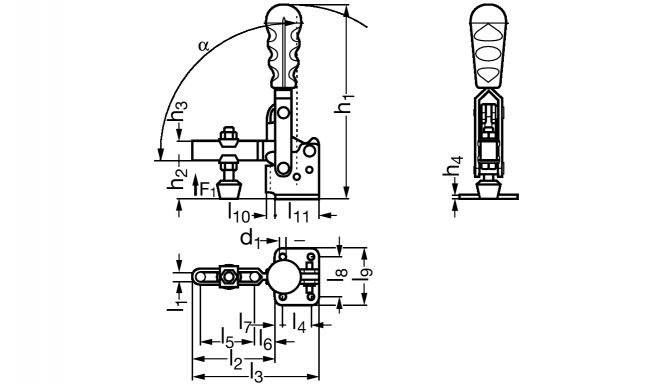

Sauterelle verticale à embase horizontale - Schéma
Voir les produits associés
EXEMPLE DE COMMANDE : Référence
26-911-10

Informations

Sauterelle verticale à embase horizontale
MATIERE
- Acier zingué, passivé.
- Rivets en inox tournant dans des bagues d'articulation.
- Poignée ergonomique en plastique résistant aux huiles.
- Sécurité anti-pincement.
- Bras d'appui long.
- Grand dégagement de la poignée en position ouverte.
- Livrée avec vis de placage.

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Documents

Schéma 0

Quantité

CAD
+
CAD
D
NC
26-911-10
4,4
77
19
8
2
5
24,4
50,4
16
16,4
3,5
5
23,4
33,4

26
67,4°
0,45
M 5
CAD
D
NC
26-911-20
5,1
111
23
11
3
6
42,9
69,9
12,7
21,5
15
7
26,9
37,9

27
93°
1,5
M 6
CAD
D
NC
26-911-30
7,1
175
32
17,5
3,2
8,9
55
90
19
28
19
8
32
47
5,5
35
90,4°
2,5
M 8
CAD
D
NC
26-911-40
8,3
218
42
22
4
10,6
92,8
143
32
60,5
23
9
45
64
10
50
90°
3,4
M 10
CAD
D
NC
26-911-50
8,7
224
50,8
22,5
3
13,4
125
176
32
82,5
31
9,5
45
64
12,2
50,8
101°
3,6
M 12
