Tasseau à bille 2 trous, avec guidage, pour profilé aluminium de forme I

Définition :
Un tasseau à bille 2 trous est un composant qui peut être de diverses matières, venant ce loger dans une rainure en T d'un profilé, afin de fixer une autre pièce par l'intermédiaire de deux vis.

Matière
- Acier zingué.

Plage dimensionnelle
- Les tasseaux à bille sont disponibles avec une longueur de 40, 60 ou 80 mm, pour les profilés aluminium de forme I et de rainure 8 mm.

Utilisation
- Ces tasseaux à deux trous s'utilisent pour fixer tous types d'accessoires sur les profilés aluminium .
- Les deux trous taraudés permettent de fixer des accessoires plus lourds ou exerçant davantage de sollicitation.
- La longueur étant plus grande qu'un tasseau basculant standard (1 trou), la force exercée est répartie sur une plus grande surface et assure ainsi davantage de sécurité. Ces tasseaux avec deux trous sont à privilégié dans ces cas là.
- La bille de positionnement permet de maintenir le tasseau à bille en position (même verticale) pour un assemblage plus facile.
- Grâce à sa forme en T, ce tasseau est guidé et peut être déplacer facilement dans la rainure sans avoir besoin d'être repositionner au centre de la rainure.

Montage
- Insérer le tasseau à bille en le positionnement de façon parallèle au profilé aluminium, puis en effectuant une rotation au fur et à mesure qu'il est inséré dans la rainure.
- Exercer une légère pression afin de faire rentrer la bille et de pouvoir placer le tasseau dans la position souhaitée.


Besoin d'en savoir plus ? Consultez notre fiche technique sur les profilés aluminium.

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D

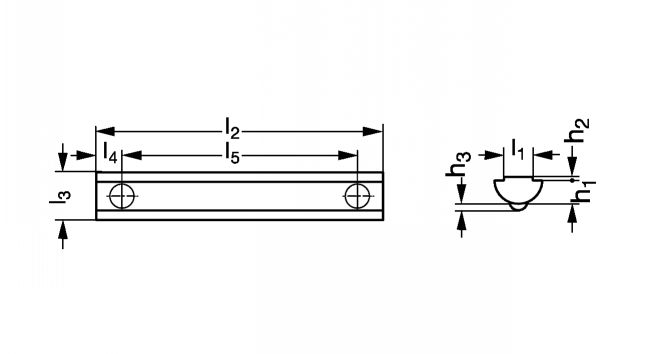

: Afficher le schéma avec l'ensemble des cotes de la référence correspondante
