32-162 DOIGT D'INDEXAGE INOX 316 L

Dessins techniques

Informations



Définition
Le doigt d'indexage , aussi appelé doigt de centrage , est un élément de centrage permettant de bloquer, verrouiller ou positionner un dispositif. Il est utilisé pour bloquer un mouvement de translation ou de rotation.

Matière
- Corps et contre-écrou en inox (EN 1.4404, AISI 316 L, AFNOR Z 2 CND 17-12).
- Goupille de centrage en inox (EN 1.4404, AISI 316 L, AFNOR Z 2 CND 17-12), nickelée, qui allie résistance et précision.

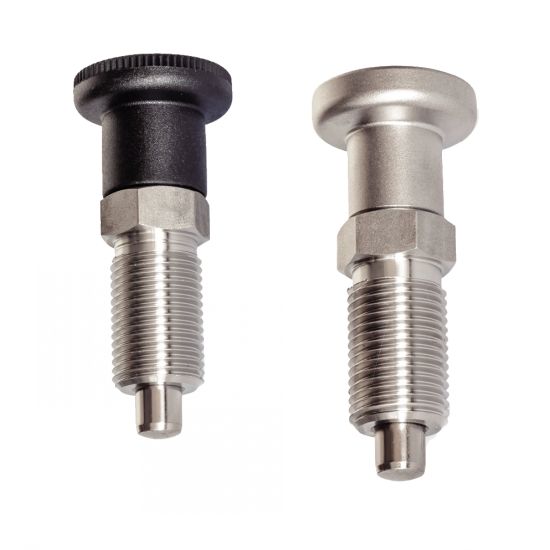

- Tête : bouton indémontable en polyamide noir, mat ou en inox (EN 1.4404, AISI 316 L, AFNOR Z 2 CND 17-12), poli, pour une meilleure manipulation.

Ce doigt d'indexage en inox permet une utilisation en milieu très corrosif.
Le modèle 32-162 est conforme à la directive européenne RoHS (2011/65/UE).

Version
Mode de fixation : à visser.
Le doigt d'indexage 32-162 est disponible : avec ou sans contre-écrou.
Il ne dispose d'aucun dispositif de blocage ni de sécurité.
D'autres modèles existent avec ces fonctionnalités.

Plage dimensionnelle
- Goupille
Longueur (l2) : 4 à 15 mm
Diamètre (d2) tolérance -0,02/-0,05 : 4 à 12 mm
Course = à la longueur de la goupille
- Corps
Pas : métrique fin
Diamètre (d1) : M8x1 à M20x1,5

Utilisation
La mise en place et le serrage du doigt d'indexage s 'effectue à l'aide du 6 pans (s1) intégré au corps.
Il est recommander d'utiliser une clé plate à fourche.
Pour déverrouiller le doigt de centrage il vous suffit d'effectuer une action de traction sur la tête.

Design/ergonomie
Couleur : inox et noir.
Le bouton est disponible en diamètre (d3) : 16 mm à 33 mm suivant le diamètre du corps.

Autre version proposée
Modèle 32-164 avec dispositif de blocage


: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Quantité

CAD
+
CAD
D
NC
32-1621-8-4
Bouton technopolymère
Sans écrou
M8x1
4
16
35
4
16
5
10
3,5
11
CAD
6 jours
NC
32-1621-8-6
Bouton technopolymère
Sans écrou
M8x1
4
16
35
6
16
5
10
3
11
CAD
D
NC
32-1621-10-5
Bouton technopolymère
Sans écrou
M10x1
5
19
40
5
18
6
12
3
12
CAD
D
NC
32-1621-10-8
Bouton technopolymère
Sans écrou
M10x1
5
19
40
8
18
6
12
3
14
CAD
D
NC
32-1621-12-6
Bouton technopolymère
Sans écrou
M12x1,5
6
23
48
6
22
6
14
4,5
16
CAD
6 jours
NC
32-1621-12-9
Bouton technopolymère
Sans écrou
M12x1,5
6
23
48
9
22
6
14
4
20
CAD
6 jours
NC
32-1621-16-8
Bouton technopolymère
Sans écrou
M16x1,5
8
28
58
8
26
8
17
6
23
CAD
6 jours
NC
32-1621-16-12
Bouton technopolymère
Sans écrou
M16x1,5
8
28
58
12
26
8
17
7
26
CAD
6 jours
NC
32-1621-161-12
Bouton technopolymère
Sans écrou
M16x1,5
10
28
58
12
26
8
17
7,5
32
CAD
6 jours
NC
32-1621-20-15
Bouton technopolymère
Sans écrou
M20x1,5
12
33
71,5
15
33
10
22
9
32
CAD
D
NC
32-1626-8-4
Bouton technopolymère
Avec écrou
M8x1
4
16
35
4
16
5
10
3,5
11
CAD
6 jours
NC
32-1626-8-6
Bouton technopolymère
Avec écrou
M8x1
4
16
35
6
16
5
10
3
11
CAD
D
NC
32-1626-10-5
Bouton technopolymère
Avec écrou
M10x1
5
19
40
5
18
6
12
3
12
CAD
D
NC
32-1626-10-8
Bouton technopolymère
Avec écrou
M10x1
5
19
40
8
18
6
12
3
14
CAD
D
NC
32-1626-12-6
Bouton technopolymère
Avec écrou
M12x1,5
6
23
48
6
22
6
14
4,5
16
CAD
6 jours
NC
32-1626-12-9
Bouton technopolymère
Avec écrou
M12x1,5
6
23
48
9
22
6
14
4
20
CAD
6 jours
NC
32-1626-16-8
Bouton technopolymère
Avec écrou
M16x1,5
8
28
58
8
26
8
17
6
23
CAD
6 jours
NC
32-1626-16-12
Bouton technopolymère
Avec écrou
M16x1,5
8
28
58
12
26
8
17
7
26
CAD
6 jours
NC
32-1626-161-12
Bouton technopolymère
Avec écrou
M16x1,5
10
28
58
12
26
8
17
7,5
32
CAD
6 jours
NC
32-1626-20-15
Bouton technopolymère
Avec écrou
M20x1,5
12
33
71,5
15
33
10
22
9
32
CAD
6 jours
NC
32-1624-8-4
Bouton inox
Sans écrou
M8x1
4
16
35
4
16
5
10
3,5
11
CAD
6 jours
NC
32-1624-8-6
Bouton inox
Sans écrou
M8x1
4
16
35
6
16
5
10
3
11
CAD
6 jours
NC
32-1624-10-5
Bouton inox
Sans écrou
M10x1
5
18
40
5
18
6
12
3
12
CAD
D
NC
32-1624-10-8
Bouton inox
Sans écrou
M10x1
5
18
40
8
18
6
12
3
14
CAD
6 jours
NC
32-1624-12-6
Bouton inox
Sans écrou
M12x1,5
6
22
48
6
22
6
14
4,5
16
CAD
6 jours
NC
32-1624-12-9
Bouton inox
Sans écrou
M12x1,5
6
22
48
9
22
6
14
4
20
CAD
6 jours
NC
32-1624-16-8
Bouton inox
Sans écrou
M16x1,5
8
27
58
8
26
8
17
6
23
CAD
6 jours
NC
32-1624-16-12
Bouton inox
Sans écrou
M16x1,5
8
27
58
12
26
8
17
7
26
CAD
6 jours
NC
32-1624-161-12
Bouton inox
Sans écrou
M16x1,5
10
27
58
12
26
8
17
7,5
32
CAD
6 jours
NC
32-1624-20-15
Bouton inox
Sans écrou
M20x1,5
12
32
71,5
15
33
10
22
9
32
CAD
6 jours
NC
32-1629-8-4
Bouton inox
Avec écrou
M8x1
4
16
35
4
16
5
10
3,5
11
CAD
6 jours
NC
32-1629-8-6
Bouton inox
Avec écrou
M8x1
4
16
35
6
16
5
10
3
11
CAD
6 jours
NC
32-1629-10-5
Bouton inox
Avec écrou
M10x1
5
18
40
5
18
6
12
3
12
CAD
D
NC
32-1629-10-8
Bouton inox
Avec écrou
M10x1
5
18
40
8
18
6
12
3
14
CAD
6 jours
NC
32-1629-12-6
Bouton inox
Avec écrou
M12x1,5
6
22
48
6
22
6
14
4,5
16
CAD
6 jours
NC
32-1629-12-9
Bouton inox
Avec écrou
M12x1,5
6
22
48
9
22
6
14
4
20
CAD
6 jours
NC
32-1629-16-8
Bouton inox
Avec écrou
M16x1,5
8
27
58
8
26
8
17
6
23
CAD
6 jours
NC
32-1629-16-12
Bouton inox
Avec écrou
M16x1,5
8
27
58
12
26
8
17
7
26
CAD
6 jours
NC
32-1629-161-12
Bouton inox
Avec écrou
M16x1,5
10
27
58
12
26
8
17
7,5
32
CAD
6 jours
NC
32-1629-20-15
Bouton inox
Avec écrou
M20x1,5
12
32
71,5
15
33
10
22
9
32

Correspond à la norme GN 818
