94-115 RACCORD D'ANGLE 3 VOIES

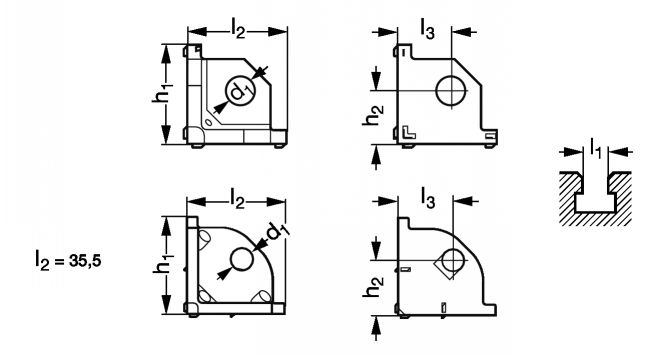

Dessins techniques

Informations

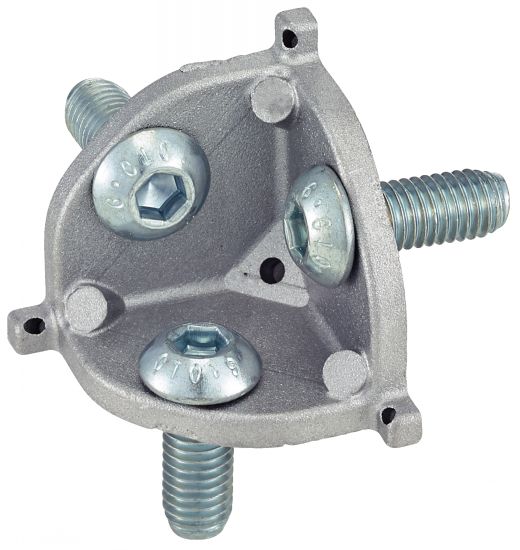

Raccord d'angle 3 voies, pour profilés aluminium

Définition
- Un raccord d'angle est un système d'assemblage qui se fixe à l'extrémité d'un profilé aluminium afin d'assembler jusqu'à trois profilés en angle droit.

Matière
- Aluminium sablé ou zamac (l1 = 10 mm).
- Cache en polyamide de couleur noir ou gris.

Version
- Les raccords d'angle 3 voies sont diponibles avec un cache (noir ou gris) ou sans cache.

Plage dimensionnelle
- Les raccord d'angle sont disponible pour plusieurs largeur de rainure : 6, 8 et 10 mm.

Utilisation
- Le raccord d'angle 3 voies s'utilise pour assembler 3 profilés aluminium en angle droit, simplement à l'aide de 3 vis tête bombée (fournies).
- Il permet de gagner quelques centimètre de profilé en évitant de les chevaucher.
- Vis standard fournies (tête bombées ou CHC), avec rondelles (pour l1 = 6mm).

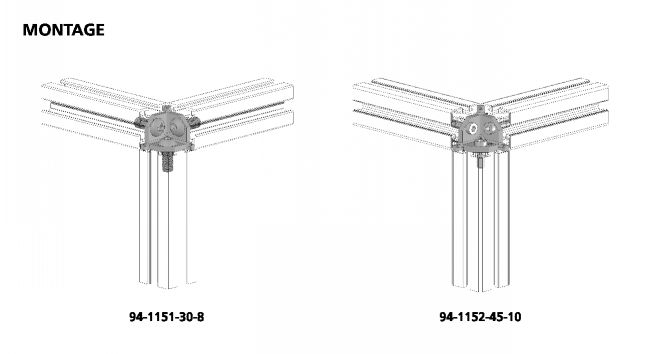

Montage
- Utiliser des vis autotaraudeuse 94-78 (pour la forme B), ou effectuer un simple taraudage dans le trou central de chaque profilé et fixer le raccord à l'aide des vis fournies.

Besoin d'en savoir plus ? Consultez notre fiche technique sur les profilés aluminium .

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Quantité

CAD
+
CAD
8 à 12 jours
NC
94-1151-30-6
Avec cache
Cache noir
6
28,5
15
28,5
15
8,2
M
30x30
CAD
8 à 12 jours
NC
94-1151-30-8
Avec cache
Cache noir
8
28,5
15
28,5
15
8,2
B
30x30
CAD
8 à 12 jours
NC
94-1151-40-8
Avec cache
Cache noir
8
35,5
20
35,5
20
8,2
B, I et M
40x40
CAD
8 à 12 jours
NC
94-1151-45-10
Avec cache
Cache noir
10
43
22,5
43
22,5
8,2
B et M
45x45
CAD
8 à 12 jours
NC
94-1152-30-6
Avec cache
Cache gris
6
28,5
15
28,5
15
8,2
M
30x30
CAD
8 à 12 jours
NC
94-1152-30-8
Avec cache
Cache gris
8
28,5
15
28,5
15
8,2
B
30x30
CAD
8 à 12 jours
NC
94-1152-45-10
Avec cache
Cache gris
10
43
22,5
43
22,5
8,2
B et M
45x45
CAD
D
NC
94-1153-30-6
Sans cache
-
6
28,5
15
28,5
15
8,2
M
30x30
CAD
D
NC
94-1153-30-8
Sans cache
-
8
28,5
15
28,5
15
8,2
B
30x30
CAD
8 à 12 jours
NC
94-1153-40-8
Sans cache
-
8
35,5
20
35,5
20
8,2
B, I et M
40x40
CAD
8 à 12 jours
NC
94-1153-45-10
Sans cache
-
10
43
22,5
43
22,5
8,2
B et M
45x45
