32-143 DOIGT D'INDEXAGE AVEC DISPOSITIF DE BLOCAGE, POIGNÉE PLASTIQUE ET BUTÉE À 180°, ACIER OU INOX

Dessins techniques

Informations



Définition
Le doigt d'indexage, aussi appelé doigt de centrage, est un élément de centrage permettant de bloquer, verrouiller ou positionner un dispositif. Il est utilisé pour bloquer un mouvement de translation ou de rotation.

Matière

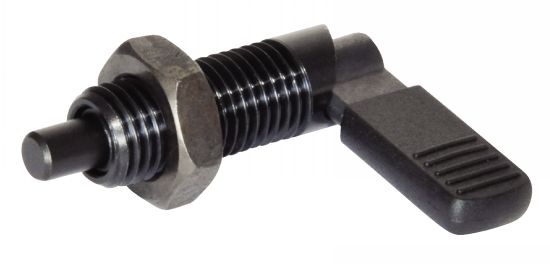

Modèle 32-143 en acier.
- Corps en acier bruni.
- Goupille de centrage en acier bruni et nitrurée.
- Tête : levier d'actionnement en acier bruni.
- Couvre levier : poignée plastique noir mat.

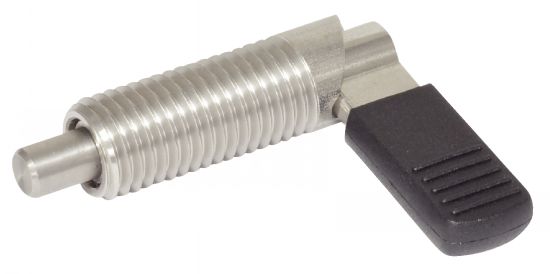

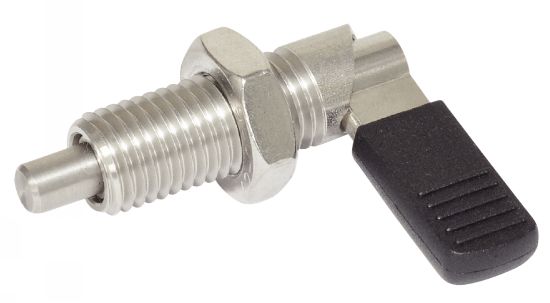

Modèle 32-143 en inox permet une meilleure résistance aux milieux corrosifs.
- Corps en inox (EN 1.4305, AISI 303, AFNOR Z 8 CNF 18-09).
- Goupille de centrage en inox (EN 1.4305, AISI 303, AFNOR Z 8 CNF 18-09).
- Tête : levier d'actionnement en inox (EN 1.4305, AISI 303, AFNOR Z 8 CNF 18-09).
- Couvre levier : poignée plastique noir mat.

Les modèles 32-143 acier et inox sont conformes à la directive européenne RoHS (2011/65/UE).

Version

Mode de fixation : à visser.
Mode d'actionnement : à levier.
Pour couvrir et protéger le levier, ce produit est équipé d'une poignée plastique. Cette dernière facilite la manipulation du doigt d'indexage.
Avec butée à 180°, au choix à droite ou à gauche.
Doigt d'indexage verrouillable pour maintenir la goupille de centrage en position rentrée.

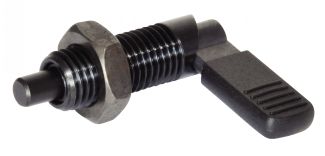

Ils sont disponibles : avec ou sans contre-écrou.
Ce même modèle existe aussi sans poignée.

Plage dimensionnelle
- Goupille
Diamètre (d1) tolérance de -0,02/-0,04 : de 6 à 10 mm
Longueur (l2) : de 8 à 12 mm
Course = à la longueur de la goupille
- Corps
Pas : métrique fin
Diamètre (d2) : de M12x1,5 à M20x1,5

Utilisation
Ce modèle s'utilise notamment lorsque qu'un mouvement de recul rapide est necessaire.
La butée empèche le levier de tourner de 360° et de provoquer une manipulation non souhaitée.
Les doigts d'indexage avec dispositif de blocage 32-143 sont utilisés lorsque la goupille de centrage doit être escamotée.
Le retrait de la goupille s'effectue par une rotation du levier d'actionnement en plastique de 180°
et un positionnement de ce dernier dans l'encoche d'arrêt.

Design/ergonomie
Couleur : brunie ou inox.
Poignée de longueur (l4) : de 32 à 52 mm suivant la section du corps.

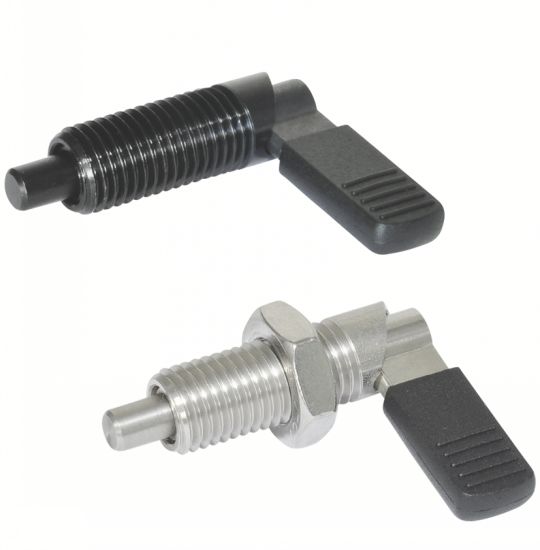

Autres versions proposées
Modèle 32-142 sans poignée plastique intégrée
Modèle 32-141 sans dispositif de blocage
Modèle 32-11_2 sans butée 180°
Modèle 32-69 à souder

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Quantité

CAD
+
CAD
6 jours
NC
32-1431-6
Acier
Butée à gauche
Sans écrou
6
M12x1,5
12
47
8
26
32
8
18
CAD
6 jours
NC
32-1431-8
Acier
Butée à gauche
Sans écrou
8
M16x1,5
16
56
10
30
42
11
29
CAD
6 jours
NC
32-1431-10
Acier
Butée à gauche
Sans écrou
10
M20x1,5
20
69
12
37
52
21
57
CAD
6 jours
NC
32-1432-6
Acier
Butée à gauche
Avec écrou
6
M12x1,5
12
47
8
26
32
8
18
CAD
6 jours
NC
32-1432-8
Acier
Butée à gauche
Avec écrou
8
M16x1,5
16
56
10
30
42
11
29
CAD
6 jours
NC
32-1432-10
Acier
Butée à gauche
Avec écrou
10
M20x1,5
20
69
12
37
52
21
57
CAD
6 jours
NC
32-1433-6
Acier
Butée à droite
Sans écrou
6
M12x1,5
12
47
8
26
32
8
18
CAD
6 jours
NC
32-1433-8
Acier
Butée à droite
Sans écrou
8
M16x1,5
16
56
10
30
42
11
29
CAD
6 jours
NC
32-1433-10
Acier
Butée à droite
Sans écrou
10
M20x1,5
20
69
12
37
52
21
57
CAD
6 jours
NC
32-1434-6
Acier
Butée à droite
Avec écrou
6
M12x1,5
12
47
8
26
32
8
18
CAD
6 jours
NC
32-1434-8
Acier
Butée à droite
Avec écrou
8
M16x1,5
16
56
10
30
42
11
29
CAD
6 jours
NC
32-1434-10
Acier
Butée à droite
Avec écrou
10
M20x1,5
20
69
12
37
52
21
57
CAD
D
NC
32-1435-6
Inox
Butée à gauche
Sans écrou
6
M12x1,5
12
47
8
26
32
8
18
CAD
6 jours
NC
32-1435-8
Inox
Butée à gauche
Sans écrou
8
M16x1,5
16
56
10
30
42
11
29
CAD
6 jours
NC
32-1435-10
Inox
Butée à gauche
Sans écrou
10
M20x1,5
20
69
12
37
52
21
57
CAD
D
NC
32-1436-6
Inox
Butée à gauche
Avec écrou
6
M12x1,5
12
47
8
26
32
8
18
CAD
6 jours
NC
32-1436-8
Inox
Butée à gauche
Avec écrou
8
M16x1,5
16
56
10
30
42
11
29
CAD
6 jours
NC
32-1436-10
Inox
Butée à gauche
Avec écrou
10
M20x1,5
20
69
12
37
52
21
57
CAD
D
NC
32-1437-6
Inox
Butée à droite
Sans écrou
6
M12x1,5
12
47
8
26
32
8
18
CAD
6 jours
NC
32-1437-8
Inox
Butée à droite
Sans écrou
8
M16x1,5
16
56
10
30
42
11
29
CAD
D
NC
32-1437-10
Inox
Butée à droite
Sans écrou
10
M20x1,5
20
69
12
37
52
21
57
CAD
D
NC
32-1438-6
Inox
Butée à droite
Avec écrou
6
M12x1,5
12
47
8
26
32
8
18
CAD
D
NC
32-1438-8
Inox
Butée à droite
Avec écrou
8
M16x1,5
16
56
10
30
42
11
29
CAD
D
NC
32-1438-10
Inox
Butée à droite
Avec écrou
10
M20x1,5
20
69
12
37
52
21
57

Correspond aux normes GN 721.1 / GN 721.6
