94-224 FIXATION À BOULON FORME B

Photos

Nouveau

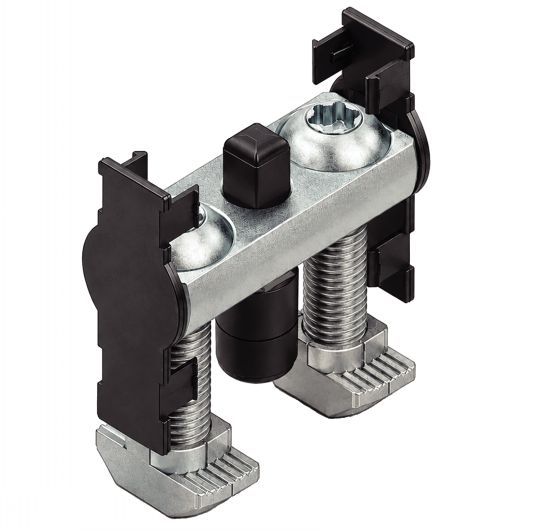

Fixation à boulon forme B, Largeur de profilé 30 à 60 mm

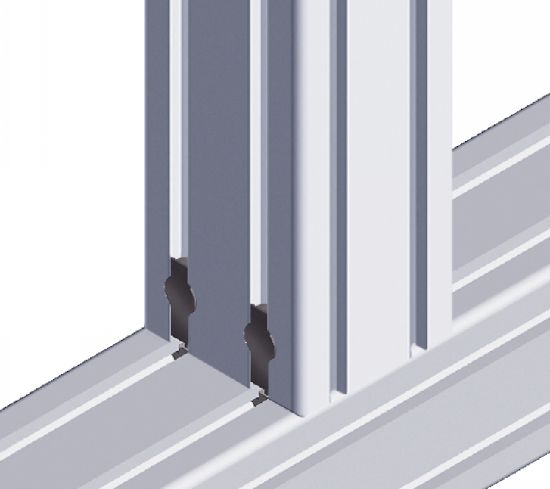

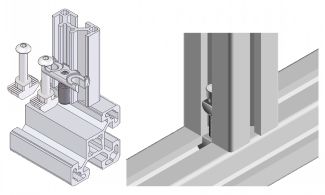

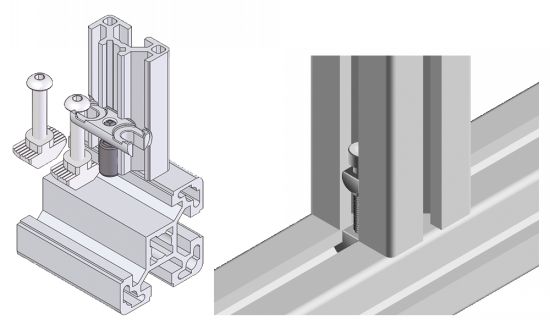

Fixation à boulon forme B, Largeur de profilé 30 à 60 mm - Exemple d'application

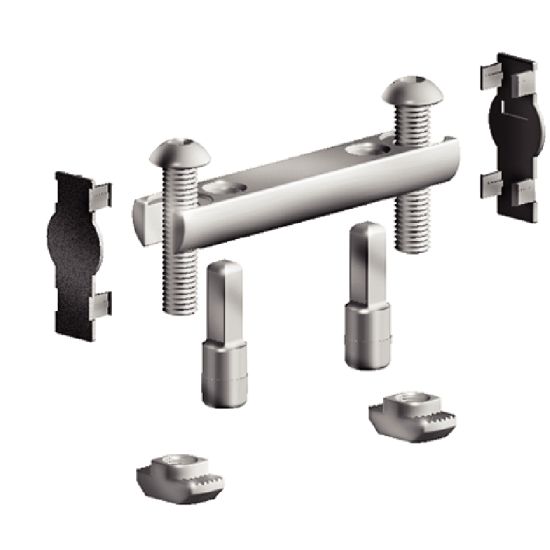

Fixation à boulon forme B, Largeur de profilé 80 à 100 mm - Vue éclatée
Fixation à boulon forme B, Largeur de profilé 80 à 100 mm - Exemple d'application

Dessins techniques

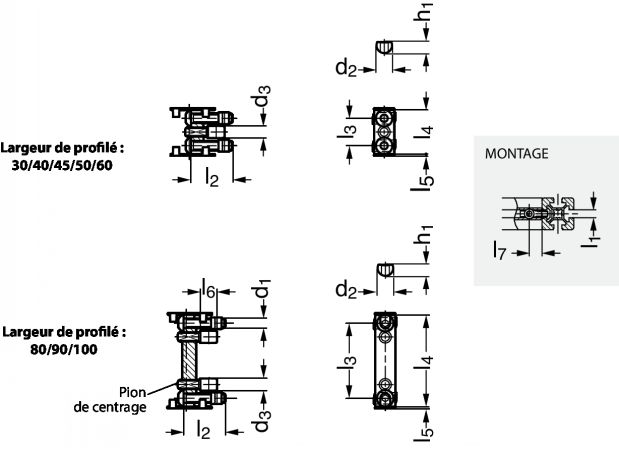

Fixation à boulon forme B - Schéma

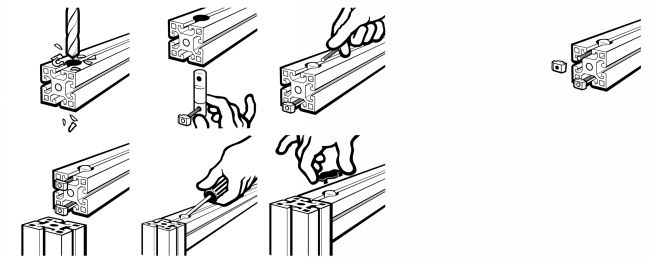

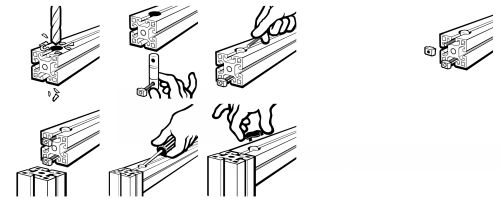

Fixation à boulon forme B, largeur de profilé 30 à 60 mm - Montage

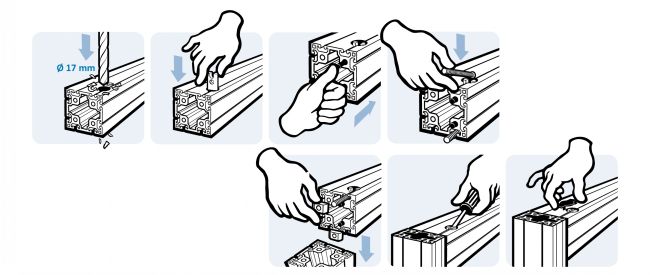

Fixation à boulon forme B largeur de profilé 80 à 100 mm - Montage
Voir les produits associés
EXEMPLE DE COMMANDE : Référence-Largeur profilé
94-2241-8-30

Informations



Fixation à boulon forme B
MATIERE
- Corps en acier zingué.
- Vis et tasseau en acier zingué.
- Pion de centrage en technopolymère à base de polyamide (PA) renforcé de fibre de verre.
- Cache en technopolymère à base de polyamide (PA) renforcé de fibre de verre.

UTILISATION
- Permet de fixer 2 profilés aluminium à 90° de manière solide et rapide.
- Percer un trou de diamètre 11 mm dans le profilé de rainure 8 et de diamètre 17 mm dans les profilés de rainure 10.
- Les références pour profilés de largeur 80, 90 et 100 mm ont deux pions de centrage.

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
ESM_Picto_D : Les références en stock sont marquées D
ESM_Picto_Dispo : Délai d'approvisionnement indiqué sous réserve de disponibilité fournisseur
: Afficher le schéma avec l'ensemble des cotes de la référence correspondante

Documents

Schéma 0

Schéma 1

Schéma 2

Quantité

CAD
+


4 à 8 jours
NC
94-2241-8-30

B
8
30
M5
10,8
7,4
7
8
25
18
28
1
12,4
15

4 à 8 jours
NC
94-2241-10-40

B
10
40
M8
16,8
10,1
12
10
35
23
37
1,5
14
22,5

4 à 8 jours
NC
94-2241-10-45

B
10
45
M8
16,8
10,1
12
10
35
28
42
1,5
14
22,5

4 à 8 jours
NC
94-2241-10-50

B
10
50
M8
16,8
10,1
12
10
35
33
47
1,5
14
22,5

4 à 8 jours
NC
94-2241-10-60

B
10
60
M8
16,8
10,1
12
10
35
43
57
1,5
14
22,5

4 à 8 jours
NC
94-2241-10-80

B
10
80
M8
16,8
10,1
12
10
35
63
77
1,5
14
22,5

4 à 8 jours
NC
94-2241-10-90

B
10
90
M8
16,8
10,1
12
10
35
73
87
1,5
14
22,5

4 à 8 jours
NC
94-2241-10-100

B
10
100
M8
16,8
10,1
12
10
35
83
97
1,5
14
22,5
