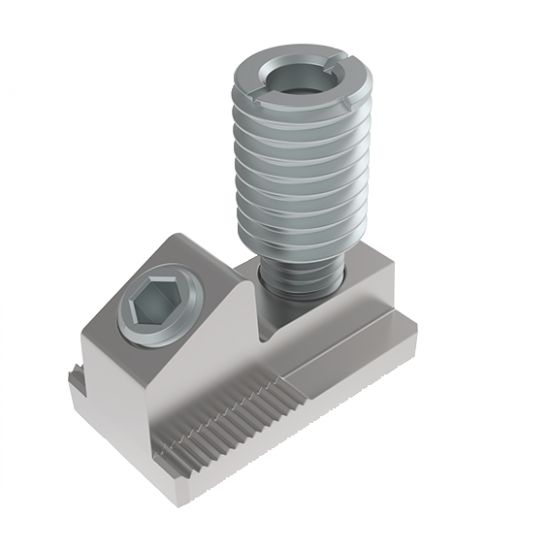

90° FIXING (Model : 94-210)

Définition
La fixation à 90° est un accessoire permettant d'assembler 2 profilés aluminium à angle droit de manière solide et rapide.

Matière
- Acier zingué.

Versions
- Existe en versions acier, pour la connexion à 90° de profilés aluminium de forme B, I ou M.

Plage dimensionnelle
- Les fixations à 90° sont disponibles pour des profilés de rainure 8 mm ou 10 mm.

Utilisation
- Permet de fixer 2 profilés aluminium à 90° de manière solide et rapide.
- Laisse les rainures internes libres pour pouvoir y insérer des panneaux ou des vitres par exemple.
- Aucune préparation ou perçage nécessaire pour les versions avec les kits composés de vis ou douille autotaraudeuse.
- La référence 94-2101-10-8 est livrée avec une douille autotaraudeuse S12 à visser dans le trou central des profilés avec rainure 10 mm dans laquelle on va pouvoir visser la vis M8 fournie.
- La référence 94-2102-10-8 est livrée avec une douille filetée M12 à visser dans le trou central des profilés avec rainure 10 mm dans laquelle on va pouvoir visser la vis M8 fournie.

Montage
- Visser la douille autotaraudeuse dans trou central du premier profilé depuis l'extrémité qui sera en appui sur le 2ème profilé.
- Visser la fixation à 90° dans le trou central du premier profilé à l'aide de la douille et/ou de la vis.
- Glisser la fixation à 90° dans la rainure du 2ème profilé à l'endroit où doit se faire la connexion avec le 1er.
- Serrer la vis de pression sur le tasseau pour assembler les 2 profilés.
