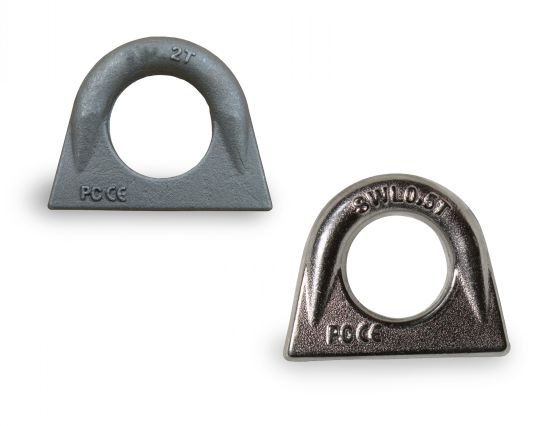

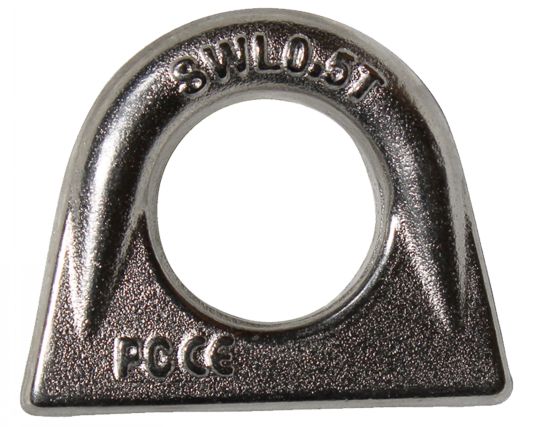

LIFTING EYE WELDING, STEEL OR 316 STAINLESS STEEL (Model : 18-126)

Anneau de levage à souder, acier ou inox 316

Définition
Un anneau de levage est un dispositif permettant de soulever, déplacer et/ou retourner une charge lourde. Il peut être à visser, à souder ou taraudé et être fixe, rotatif et/ou inclinable (articulé).

Matière
- Acier C15, brut noir ou inox (AFNOR Z 6 CND 17-11, Werk 1.4401, AISI 316).
- Marquages : CE et CMU.
- Coefficient de sécurité 5.

Plage dimensionnelle
- Cet anneau ou oreille de levage à souder est disponible avec une CMU de 0,2 T à 8 T avec une base l1 de respectivement 54 mm et 210 mm.

Utilisation
- Les anneaux de levage à souder sont utilisés dans tout type d'activité lorsqu'une structure est fréquemment déplacée.
- Le fait de laisser à demeure un anneau de levage évite toute la partie montage (manipulation et serrage) et fait ainsi gagner un temps précieux.
- Cet anneau en forme d' oreille de levage est à utiliser pour une traction verticale dans l'idéal. Il est possible d'utiliser cet anneau à souder jusqu'à un angle de traction de 45° maximum mais attention, la CMU devra être réduite (consulter le mode d'emploi ci-contre).
- En cas d'utilisation à des températures supérieures, les capacités de charge des points de soudage seront réduites comme suit :
     40°C à 100°C     : Aucune réduction
     200°C à 300°C     : 10 %
     300°C à 400°C     : 25 %
Les températures supérieures à 400°C ne sont pas admises.

Montage
- La soudure doit être faite selon la norme DIN 5817 resp. 15 429, par un soudeur qualifié selon la norme EN287-1.
- Consulter le mode d'emploi ci-contre pour obtenir l'ensemble des informations de montage.
