INDEXING PLUNGER WITH LEVER, WITH OR WITHOUT LOCKING DEVICE, STEEL OR STAINLESS STEEL (Model : 32-260)

Doigt d'indexage avec levier - Vidéo d'application

Définition
Le doigt d'indexage, aussi appelé doigt de centrage, est un élément de centrage permettant de bloquer, verrouiller ou positionner un dispositif. Il peut être utilisé pour bloquer un mouvement de translation ou de rotation.

Matière

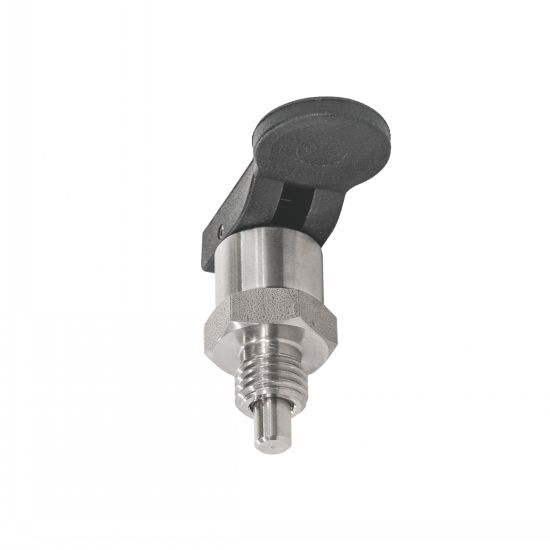

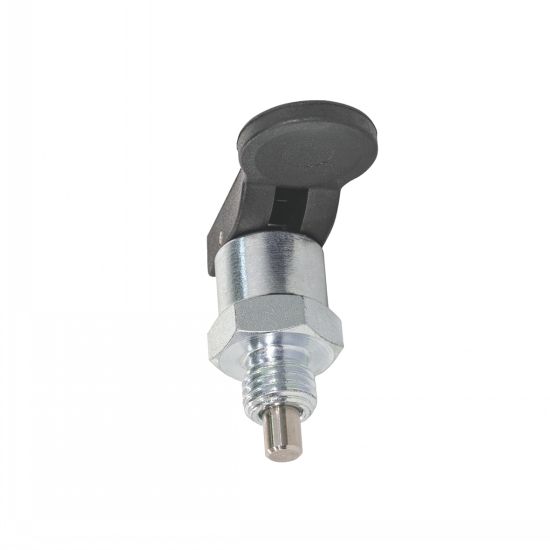

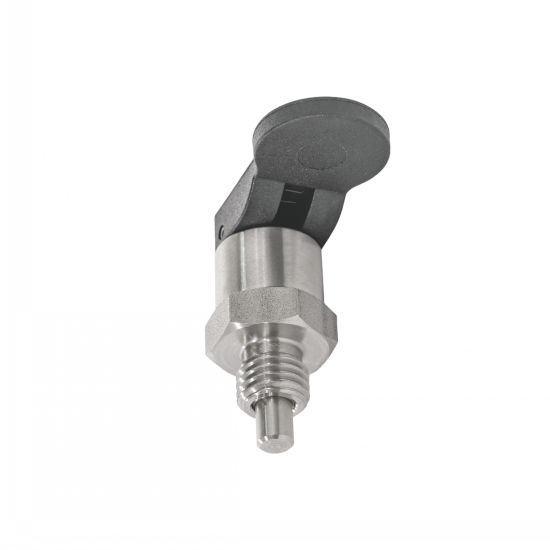

- Corps en acier zingué, passivé bleu ou en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
- Goupille de centrage en inox (AFNOR Z 8 CNF 18-09, Werk 1.4305, AISI 303).
- Ressort en inox (AISI 302).
- levier en polyphthalamide noir et fibre de verre renforcé.

Version

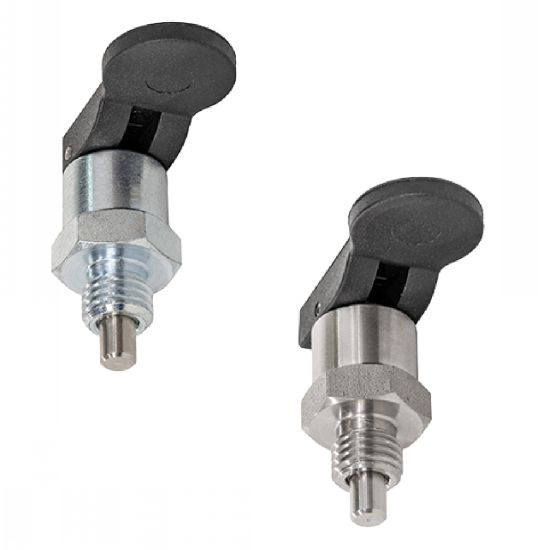

- Ce doigt d'indexage dispose de plusieurs versions afin de s'adapter à toutes vos configurations :
     . Corps en acier, levier en polyphthalamide, avec ou sans dispositif de blocage.
     . Corps en inox, levier en polyphthalamide, avec ou sans dispositif de blocage.
     . Il est disponible avec au choix, un filetage au pas métrique standard ou fin.

Plage dimensionnelle
- Le filetage (d1) du doigt d'indexage est disponible au pas métrique standard du M10 au M16 ou au pas fin du M10x1 au M16x1,5.
- Goupille
     . Diamètre (d2) tolérance h9 pour la goupille de centrage : de 4 à 10 mm.
     . Longueur (l1) : de 5 à 10 mm.

Utilisation
- Le retrait de la goupille s'effectue en pressant et maintenant le levier vers le bas.
- Un ressort permet au levier de reprendre sa position initiale lorsqu'il est relâché et de remettre la goupille en position sortie.
- La version avec dispositif de blocage permet de maintenir la goupille en position rentrée lorsque le levier est relevé en position verticale.

: Ajouter au panier pour faire une demande de prix
: Télécharger le fichier 3D
: Les références en stock sont marquées D
: Délai d'approvisionnement indiqué sous réserve de disponibilité fournisseur

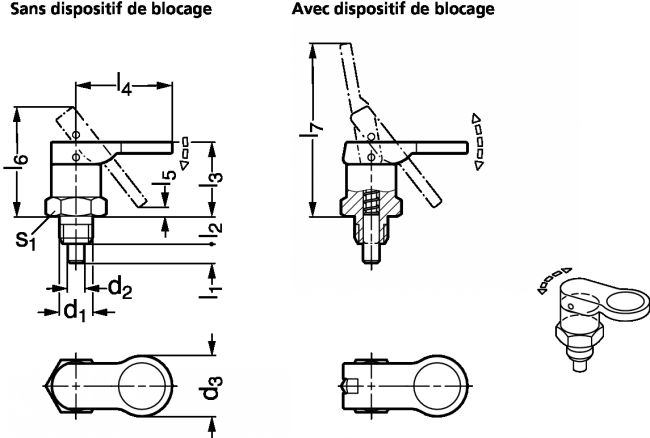

: Afficher le schéma avec l'ensemble des cotes de la référence correspondante
